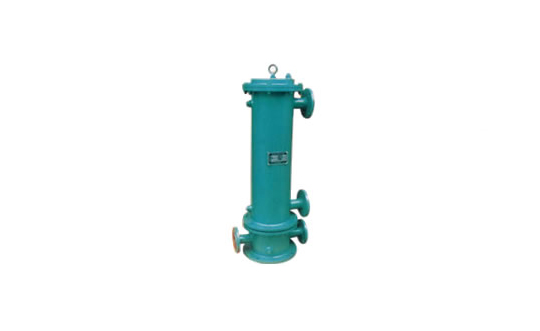

2LQFL 型冷却器

一、2LQFL 型冷却器工作原理

 列管式冷却器的热介质是由筒体上的接管，顺序经各折流通道，曲折地流至接管出口。而冷却介质则采用双管程流动，即冷却介质由进水口经分水盖进入一半冷却管之后，再从回水盖流入另一半冷却管进入另一侧分水盖及出水管。冷却器介质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度。

列管式冷却器主要有双重管式，立式，卧式等，主要是利用水流从水管流过，列管的间隔中放置油。用水作为冷却质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度。

版式冷却器是利用波纹构造排列的接触点，让流体的在流速不高的情况下，形成紊流。能够形成散热的。这种新型的版式冷却器具有传热效率高，结构紧凑。安装简单。可以的适用于石油，轻工，化工和食品，工业。

风冷式冷却器一般分为间接式，固定式和悬挂式。结构简单，体积重量小。使用结构方便。它主要是利用以空气为冷却器的热交换器。这是一种不需要利用水源的交换器，是一种市场逐渐火热的型产品！

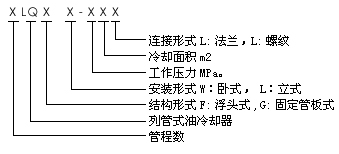

二、型号说明

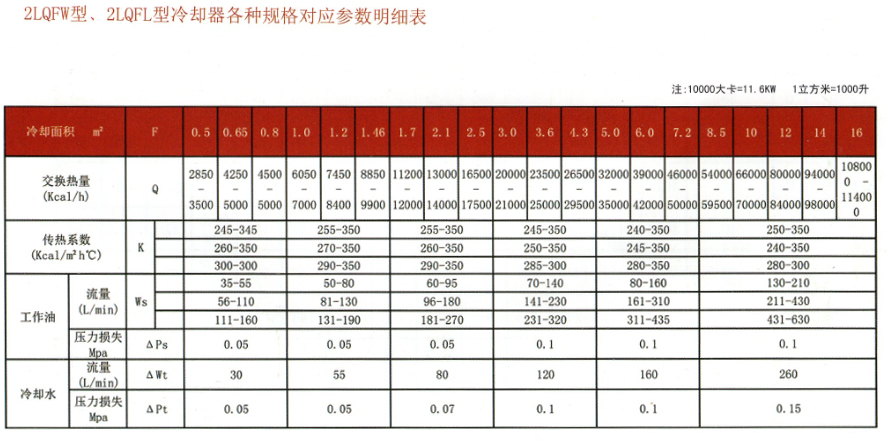

2LQFL 型冷却器外形示意图及尺寸表
