第四部分  智能集中润滑系统分油箱概述

您的当前位置: 首 页 >> 智能润滑分油箱 >>

第四部分  智能集中润滑系统分油箱概述

  • 所属分类:智能润滑分油箱

  • 点击次数:
  • 发布日期:2020/01/15
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

润滑设备

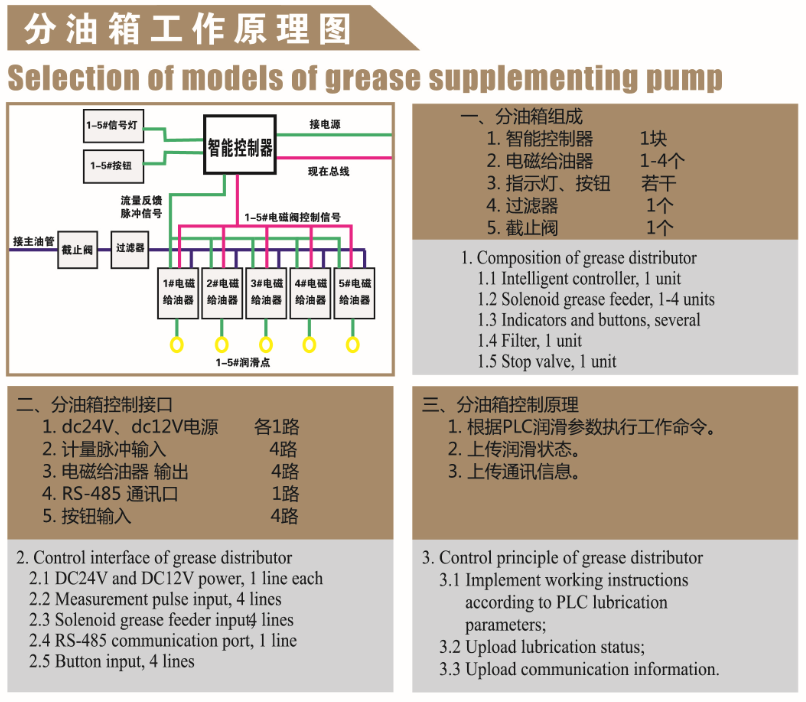

分油箱工作原理图

智能润滑系统

【查看详情】

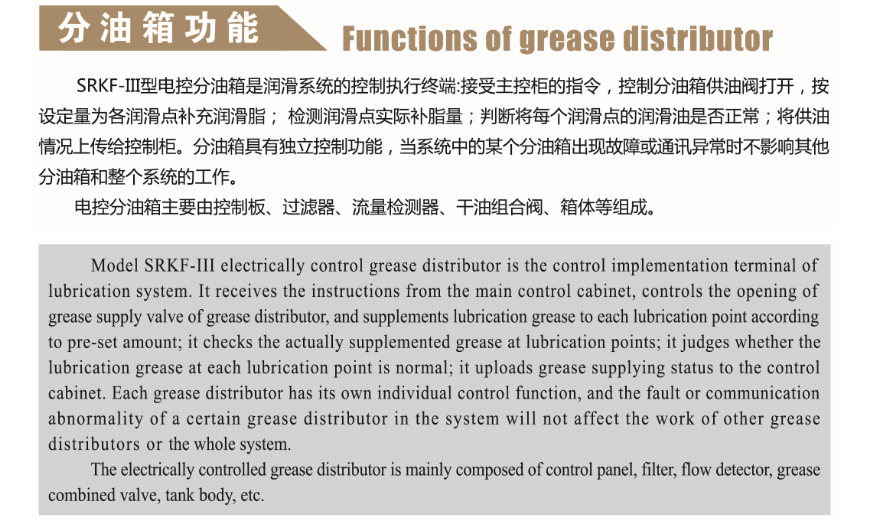

分油箱功能

智能润滑系统

【查看详情】

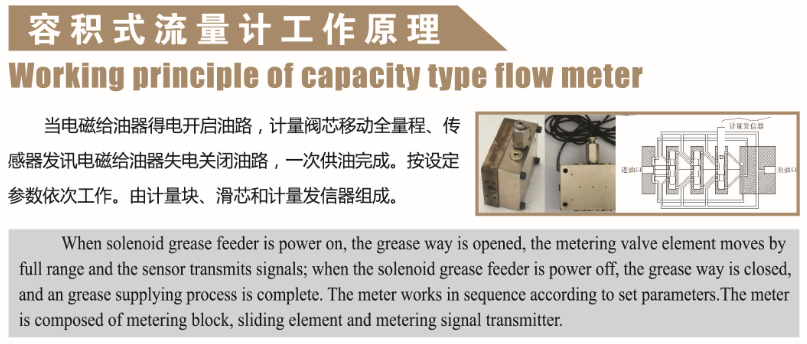

容积式流量计工作原理


【查看详情】

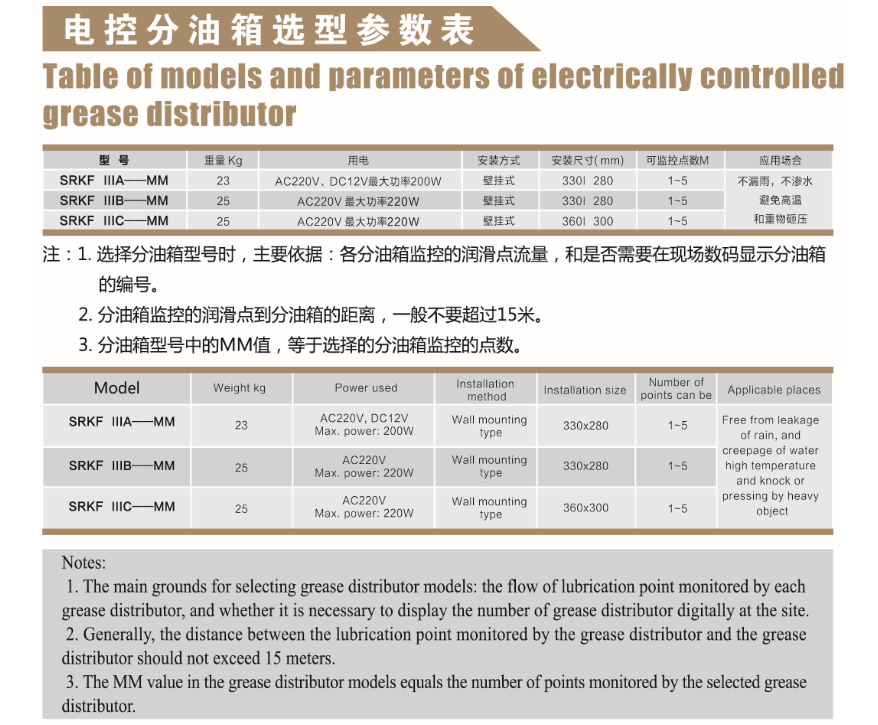

电控分油箱选型参数表


【查看详情】

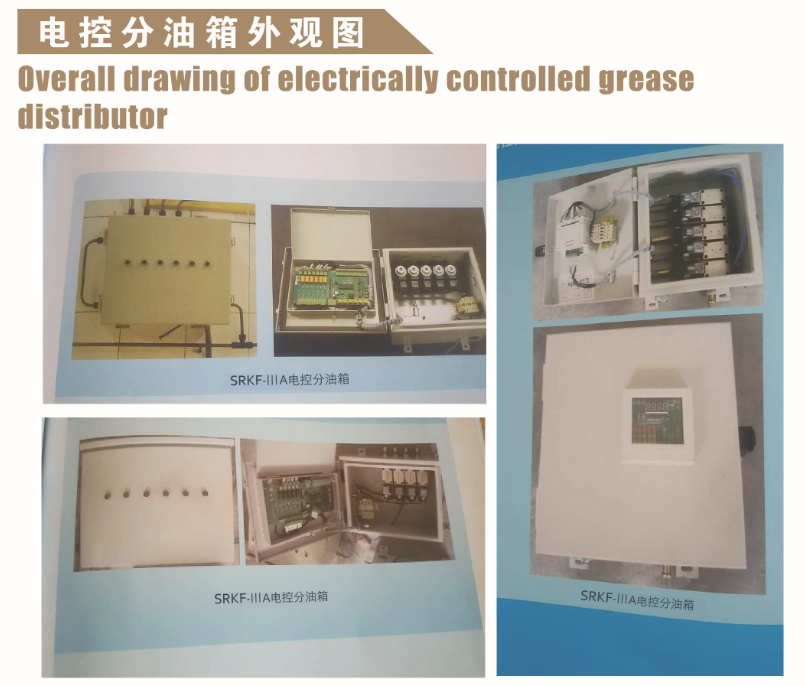

电控分油箱外观图


【查看详情】


电控分油箱的接口与扩展


【查看详情】

智能集中润滑系统在75吨行车上的安装布置。智能主要由控制系统、油站、电磁给油器等部分构成。

1.控制系统:是润滑系统的指挥中间,控制高压润滑泵即油站的启停,电磁给油器的运行,现场信息收集,以及对每个润滑点的润滑状态监控,时间与供油量的显示和调节。其相应的声光报警系统还可以做到遇到故障及时报警。

2.油站:是润滑系统的心脏设备,将润滑脂输送到管路,通过管路及电磁给油器, 输送到每个润滑点。

3.电磁给油器:是润滑系统的执行机构,执行主控系统的指令,控制油阀开启、关闭,实时控制润滑点的供油。

安装时油路部分的主管路采用65×5、 42×4流体输送用钢管,支管路采用:10×1.5钢管,各活动润滑点采用软管连接。控制线路及信号线路的大车部分采用电缆槽铺设,小车的润滑控制线路与小车拖缆滑线并行。油站、电磁给油器等供油装置安装小车,供油装置的控制系统安装于电气仓内,防范粉尘污染。
