第五部分 智能集中润滑系统管路配置
- 产品介绍
- 使用说明
- 技术参数
- 订货说明

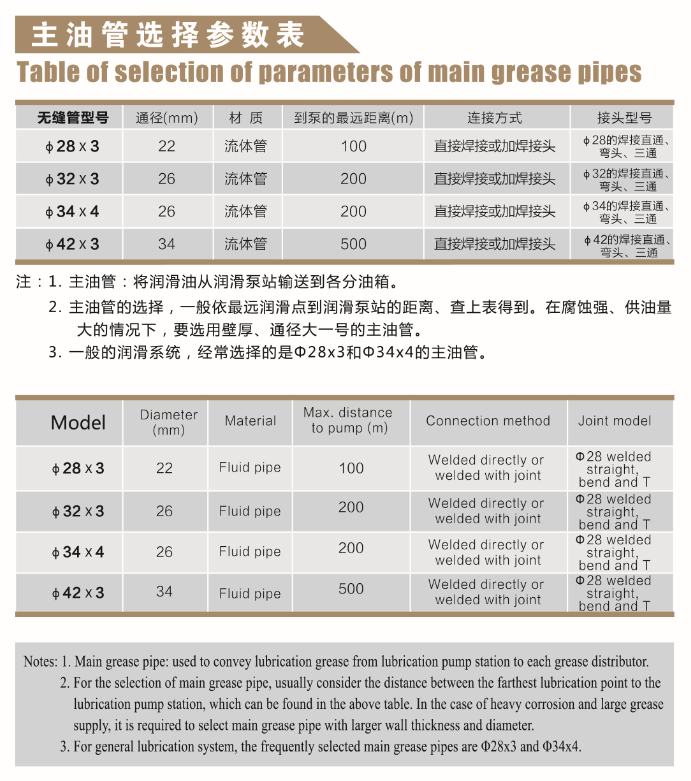

主油管选择参数表 | 【查看详情】 |

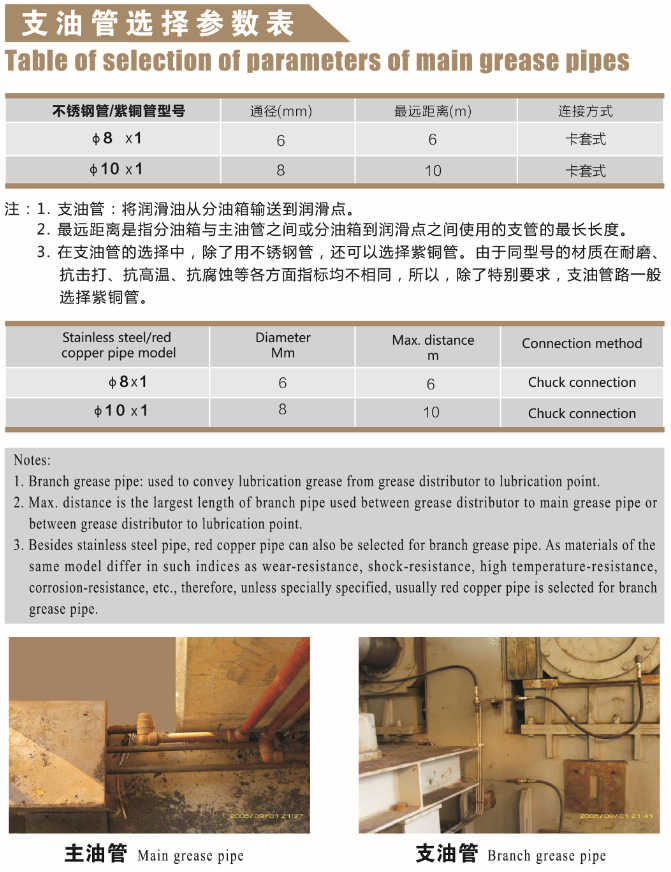

支油管选择参数表 | 【查看详情】 |
智能集中润滑系统在75吨行车上的安装布置。智能主要由控制系统、油站、电磁给油器等部分构成。1.控制系统:是润滑系统的指挥中间,控制高压润滑泵即油站的启停,电磁给油器的运行,现场信息收集,以及对每个润滑点的润滑状态监控,时间与供油量的显示和调节。
其相应的声光报警系统还可以做到遇到故障及时报警。2.油站:是润滑系统的心脏设备,将润滑脂输送到管路,通过管路及电磁给油器, 输送到每个润滑点。3.电磁给油器:是润滑系统的执行机构,执行主控系统的指令,控制油阀开启、关闭,实时控制润滑点的供油。
安装时油路部分的主管路采用ci:,65×5、: 42×4流体输送用钢管,支管路采用:中10×1.5钢管,各活动润滑点采用软管连接。控制线路及信号线路的大车部分采用电缆槽铺设,小车的润滑控制线路与小车拖缆滑线并行。油站、电磁给油器等供油装置安装小车,供油装置的控制系统安装于电气仓内,防范粉尘污染。
