挡轮液压站(NC一14)

您的当前位置: 首 页 >> 产品展示 >> 液压装置

挡轮液压站(NC一14)

  • 所属分类:液压装置

  • 点击次数:
  • 发布日期:2018/07/13
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

产品简介

    回转窑托轮应平行于窑体中心线安装,窑体为倾斜放置,在自重作用下有下滑的趋势,采用液压推力挡轮液压站,使窑体按预想的速度(一般约2~ 3mm/h)强制上窜或有控制地下滑,从而有效地保证轮带与托轮的均匀接触和磨损,以节省托轮调整的工作量。

    液压挡轮正常上下游动的行程为±10mm.当上下游动的行程达到15mm时,应发出报警讯号,当上下游动达到极限行程(±30mm)时,应立即停止对主电机供电,允许通过调整限位开关的位置对上述控制行程作±2mm的少量变动。

1111

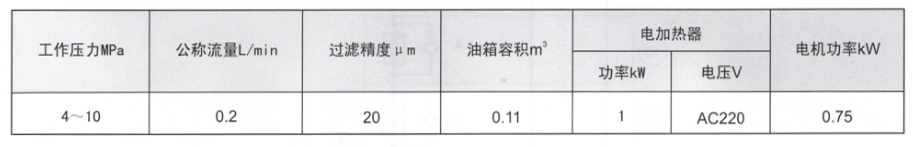

技术参数

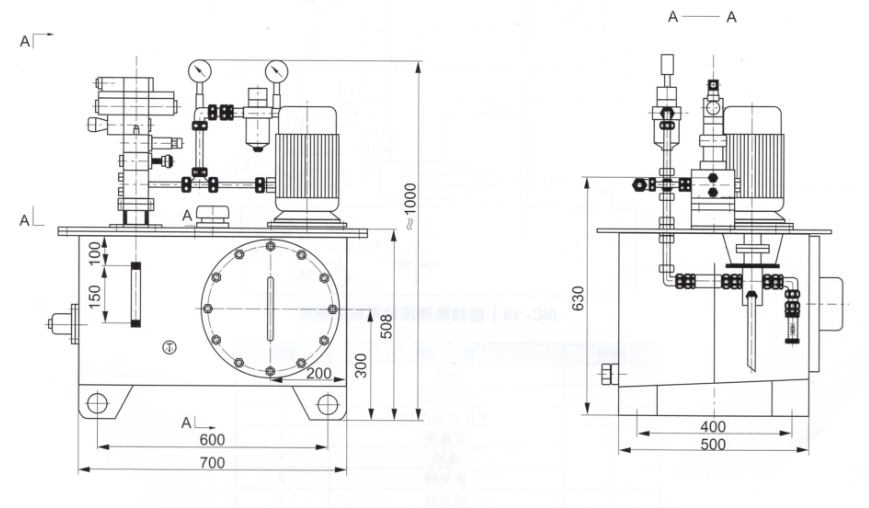

外形结构及尺寸



工作原理

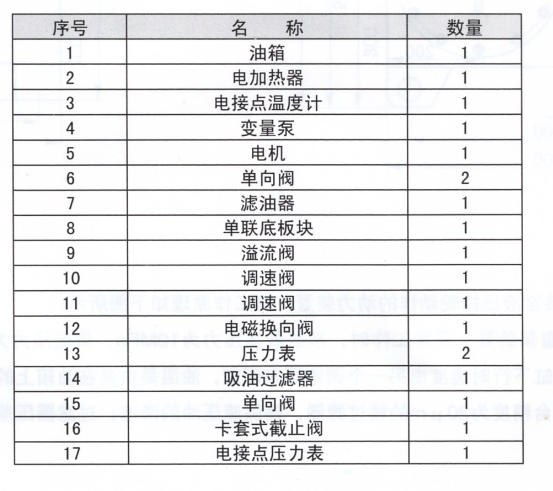

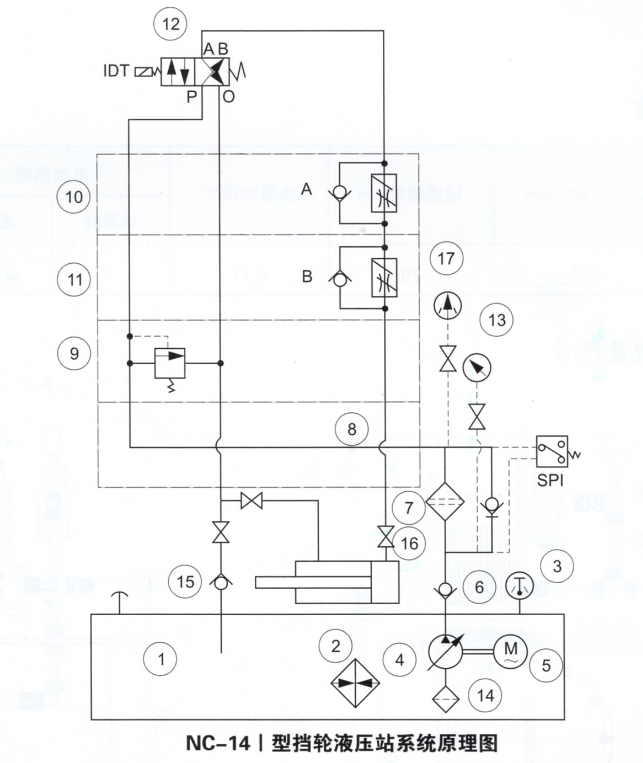

    挡轮液压站是控制回转窑液压挡轮动作的动力装置,其工作原理如下图所示。

    系统装有一套柱塞变量泵装置;正常工作时,系统最高压力为lOMPa,最低压力为4MPa,油缸上行速度由柱塞变量泵及调速阀来调定;油缸下行时速度由另一个调速阀来调定,油温是由装在油箱上的电接点双金属温度计来控制电加热器的开闭;系统设有一台精度为20Um的精过滤器,确保液压油的清洁;过滤器压差达到0.35MPa时报警,需及时更换过滤器滤芯。

    制电加热器的开闭;系统设有一台精度为20 u m的精过滤器,确保液压油的清洁;过滤器压差达到0.35MPa时报警,需及时更换过滤器滤芯。

    在启动回转窑的同时开通工作油泵并接通IDT电磁铁,液压油通过调速阀A迫使窑体向上移动:当挡轮座上行碰到上行限位开关时,油泵电机断电,IDT也断电,此时靠窑体自重使油缸中的油经调速B,单向阀(背压阀)排入油箱;油缸下滑碰到下限位开关时,电磁铁IDT又通电,泵又启动,重复上述推窑上行动作。

    如系统工作不正常,当油缸上行或下行时,由于第一组限位开关发生故障而碰到另一组上行或下行开关时,应发出报警信号,当仍继续上行或下行又碰到极限位置开关时,应立即停主机。



1111
