产品简介

    回转窑托轮应平行于窑体中心线安装,窑体为倾斜放置,在自重作用下有下滑的趋势,采用液压推力挡轮液压站,使窑体按预想的速度(一般约2~3mm/h),强制上窜或有控制地下滑,从而有效地保证轮带与托轮的均匀接触和磨损,并节省托轮调整的工作量。

    液压挡轮正常上下游动的行程为±lOmm,当上下游动的行程达到15mm时,应发出报警讯号,当上下游动达到极限行程(±30mm)时,应立即停止对主电机供电。允许通过调整限位开关的位置对上述控制行程作±1~2mm的少量变动。

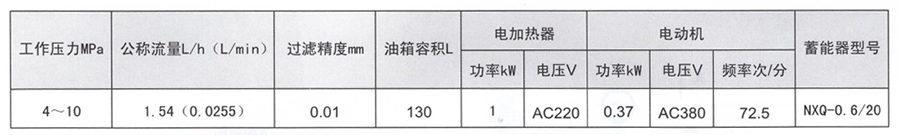

技术参数

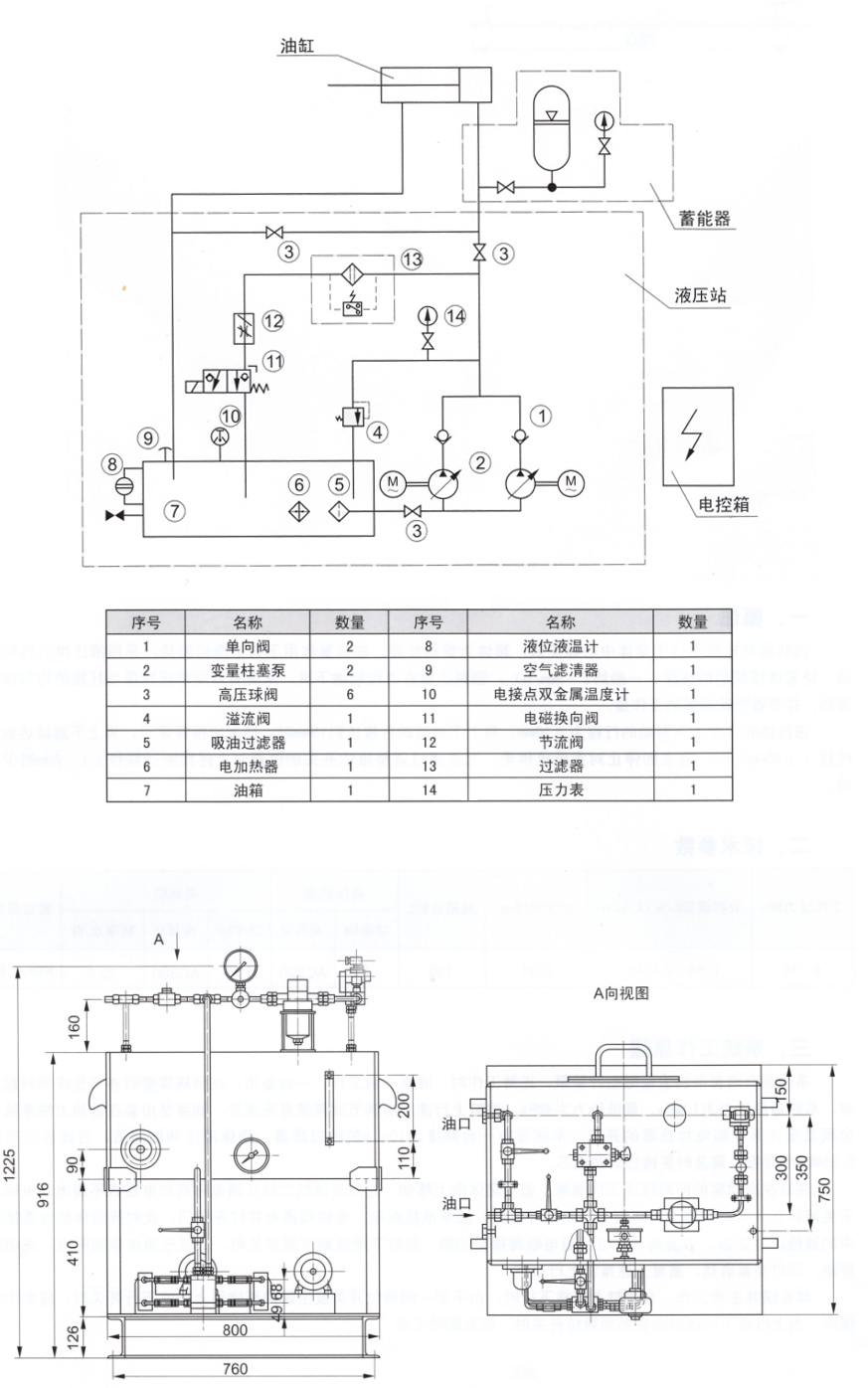

系统工作原理

    系统装有两套可调流量微型计量泵,正常工作时,油泵一台工作,一台备用,在特殊需要时亦可允许同时起动两泵,系统最高压力为10MPa,最低压力为4MPa,油缸上行速度由调节油泵流量来调定,油温是由装在油箱上的电接点双金属温度计来控制电加热器的开关,系统设有一台精度为10um的精过滤器,确保液压油的清洁。过滤器压差达到0. 35MPa时报警,需及时更换过滤器滤芯。

    油站在启动窑的同时接通工作油泵,迫使窑体向上移动,此时回油的二位三通电磁阀的电磁铁不通电,电磁阀处于关闭状态,当挡轮座上行碰到上行限位开关时,浊泵电机断电,电磁阀通电并打开阀门,此时靠窑体的自重使油缸中的油经精过滤器、节流阀、二位三通电磁阀排回油箱。油缸下滑碰到下限开关时,二位三通电磁阀断电,关闭回油管路,同时油泵启动,重复上述推窑上行动作。

    如系统非正常工作,当油缸上行或下行时,由于第一组限位开关发生故障而碰到上行或下行开关时,应发出报警信号,当上行或下行继续而碰到极限位开关时,应立即停主机。
