XYZ-G型稀油站

XYZ-G型稀油站

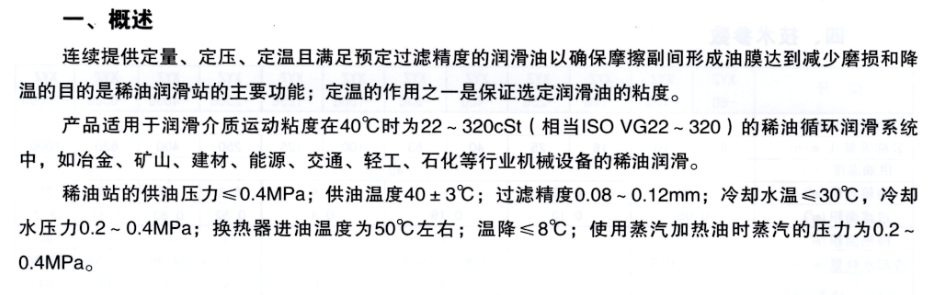

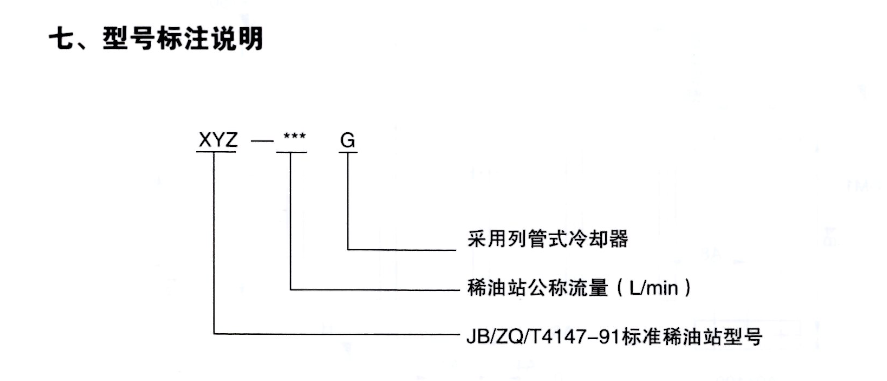

本产品适用于冶金、重型、矿山等机械设备稀油系统中，润滑设备其工作介质粘度等级为N22～N460(相当于ISOVG22-460)的工业润滑油，冷却装置采用列管式油冷却器。

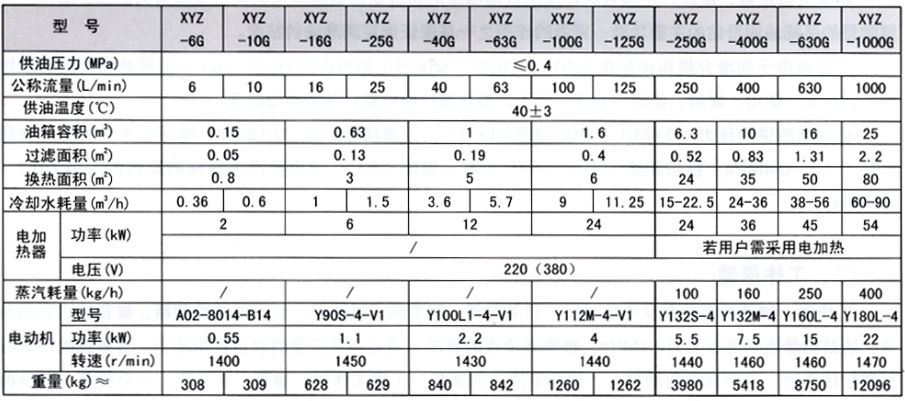

稀油润滑装置的公称供油的压力为0.5MPa；过滤精度低粘度时为0.08mm；高枯度时为0.12mm；冷却水温度≤30℃；冷却水压力≤0.4MPa；冷却器的进油温度为50~C时，油温降≥8℃，蒸汽压力为0.2～0.4MPa；泵口压力应大于O.63MPa。(当过滤器冷却器等阻力均达高值时，若供油的压力O.5MPa，需增加泵口压力)。

XHZ-6.3～XHZ-125的小型稀油润滑装置为整体出厂；XHZ-160～XHZ-500的中型稀油润滑装置为分部件包装出厂；XHZ-630～2000及XHZ-630A～2000A(带压力罐加“A”)的大型稀油润滑装置为散件成套供货，现场焊接组装。

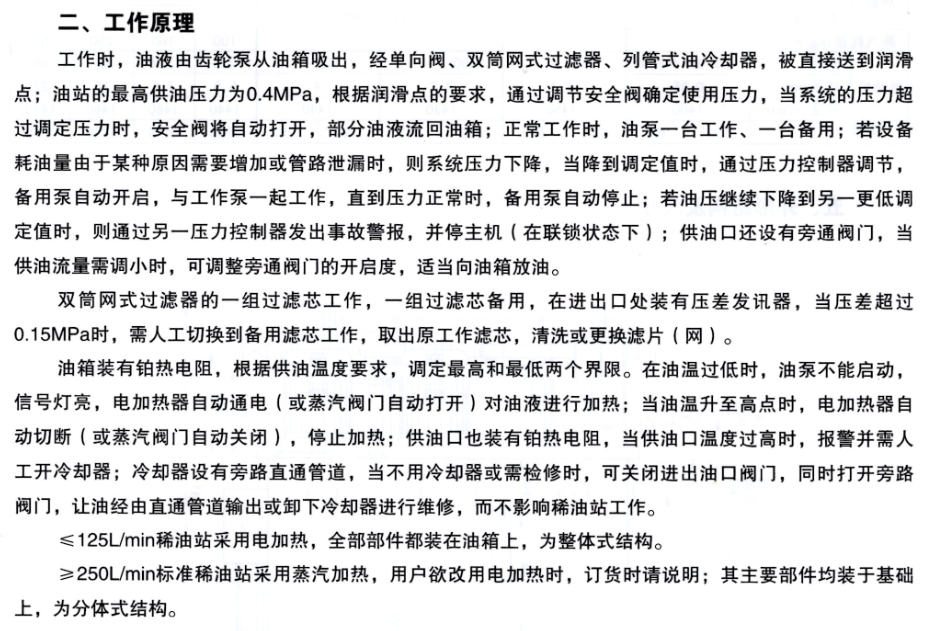

二、工作原理

油液由油泵排出经单向阀、截止阀、双筒网式过滤器及油冷却器后被直接往润滑点，然后沿着系统的回油总管经回油过滤流回油箱。泵的公称压力应大于O 63MPa(即泵的出口压力)，稀油润滑装置的供油的压力为0.5MPa(即出口油口压力L设有压力罐的稀油润滑装置，其气源压力为0.5～0.6MPa。

正常操作时，一台齿转泵工作，一台备用，通过转换开关来控制使之交替使用，泵的出口12，用以幸免油泵过截，此阀设定的开启定压力为063MPa或稍大。系统的压力由压力开关控制，当系统压力达到正常调定值时，主机方可启动，当系统压力低于某一调定值时，备用泵自动启动，直到压力恢复正常为止。如系统压力继续，低于调定值时，发出低压事故报警信号，令主机停车故障，停油泵。

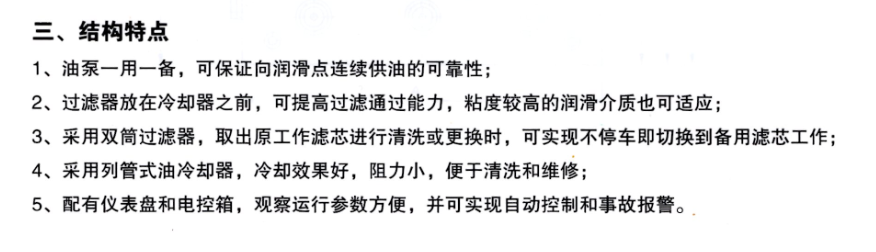

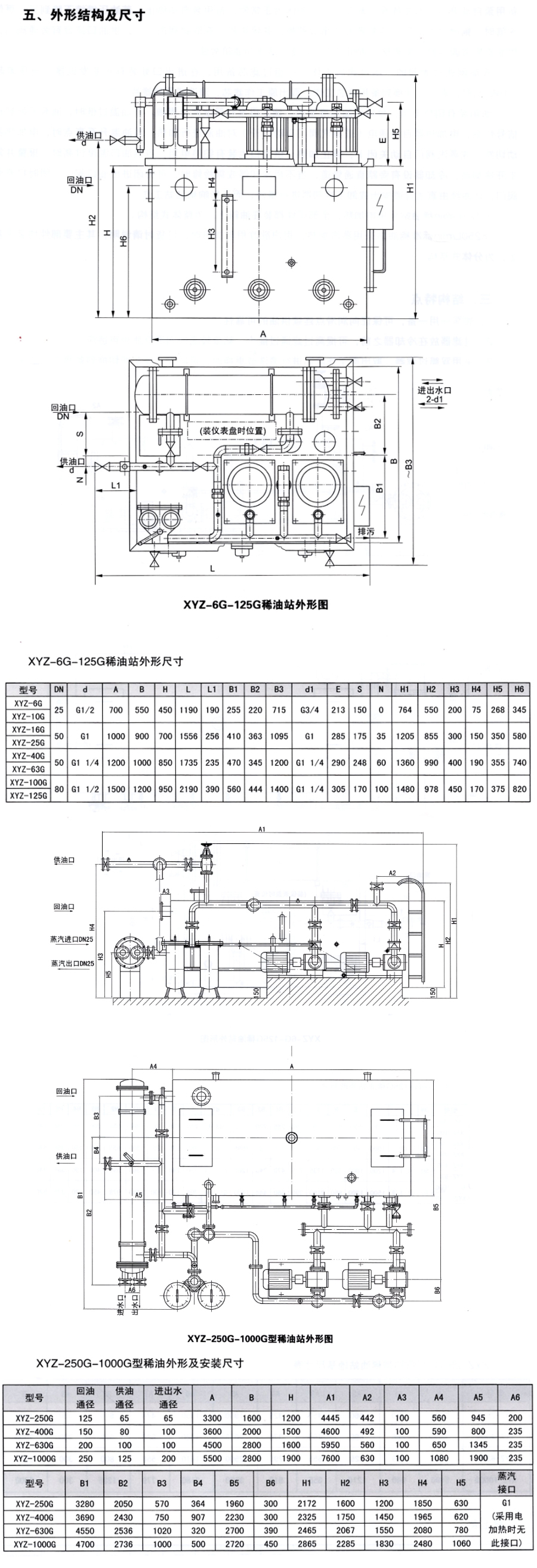

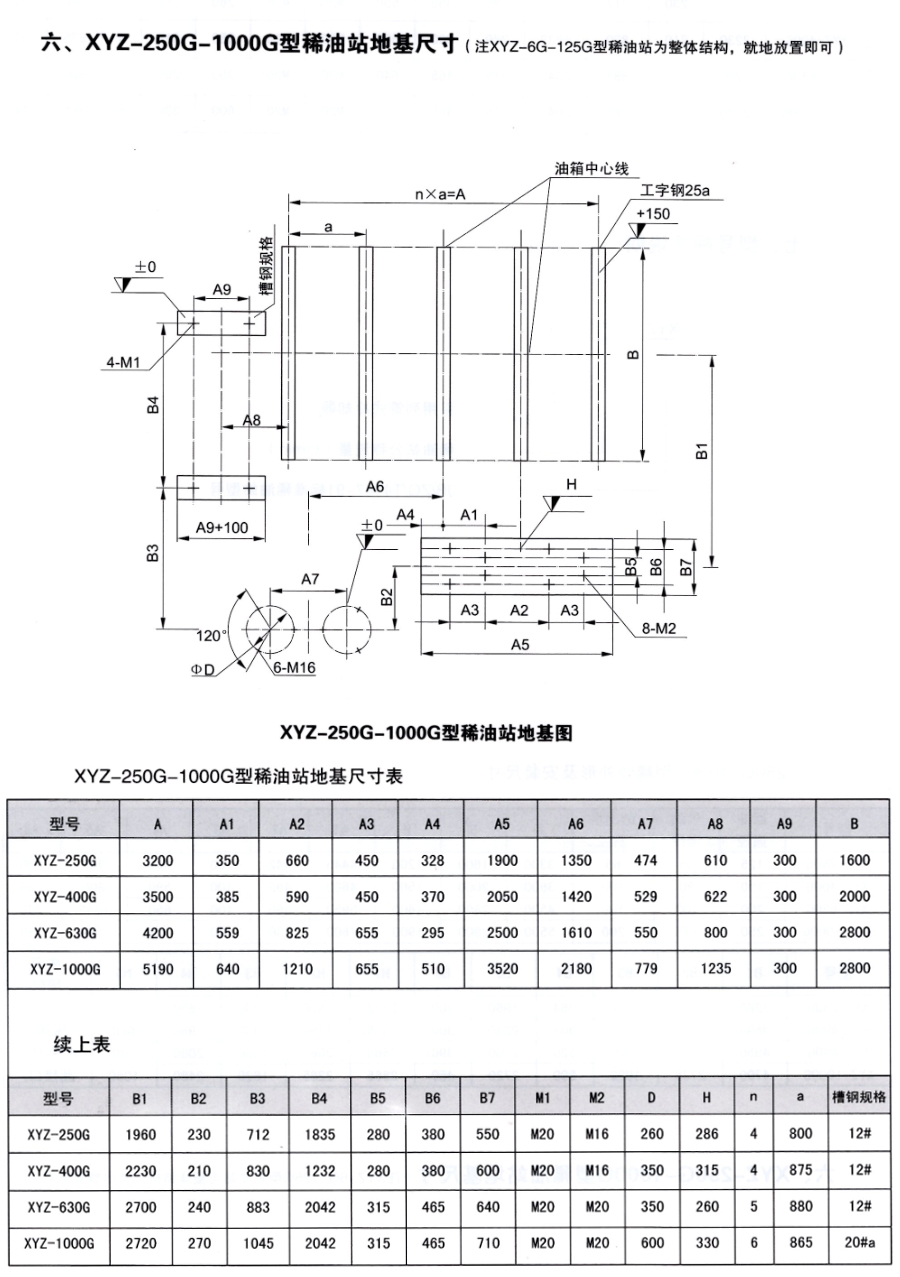

三、结构特征

1、在双筒过滤器上装有差压讯号器，当过滤器进出口压差过010—015MPa时，差压讯号器发出报警信号，用来通知切换工作筒，以便清洗或换滤网，此装置设计为润滑介质先经过滤器后再经冷却器；油粘度较高者适合。

2、在冷却器的进水口装有一直读式温度计和电磁水阀，用来观察进水温度和控制冷却的通或断。在系统的出油口处，装有一个温度控制器，用于控制工作油温；当出口油温高于某一调定温度时，电磁水阀自动开启，冷却器投入工作，直到油温，陕复正常为止。如冷却器已投入工作，系统的油温继续上升，达到高温度时，温度控制器发出油温过热报警信号。当冷却器需要换或维修时，可关闭冷却器的进出口阀门，打开旁边路阀门，油液即不经冷却器直接送往润滑点。

3、在油箱上装有二个电接点温度计和一个液位开关，当油箱油温低于某一调定温度时，人工接上电加热器通电或蒸汽阀门开启，对油液进行加热，直到达到正常操作油温为止。过40％时自动切断电加热器；当油箱中油液的温度低于调定温度时，油泵不能启动，需对油箱中油液加热。当油箱的液位达到上限或下，液位开关发出B警信号。

4、型号后带“A”者为有压力罐的装置，可发生意外事故或突然停电时，储存在压力罐中的油液可作临时压力油源向系统短时供油，但需注意压力罐上的一般单向阀应水平安装，不得向下安装(对较小的旋启式单向阀允许向上安装)，附图中应作相应改变。

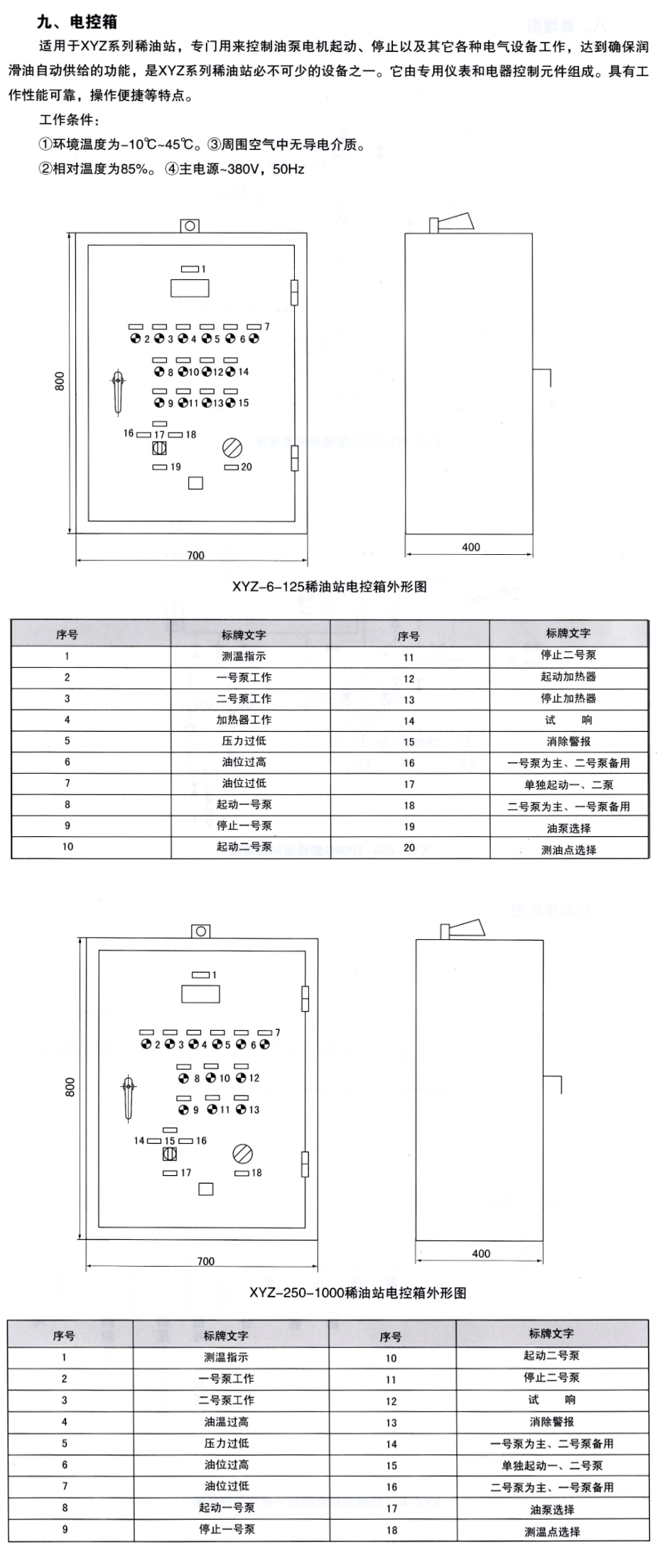

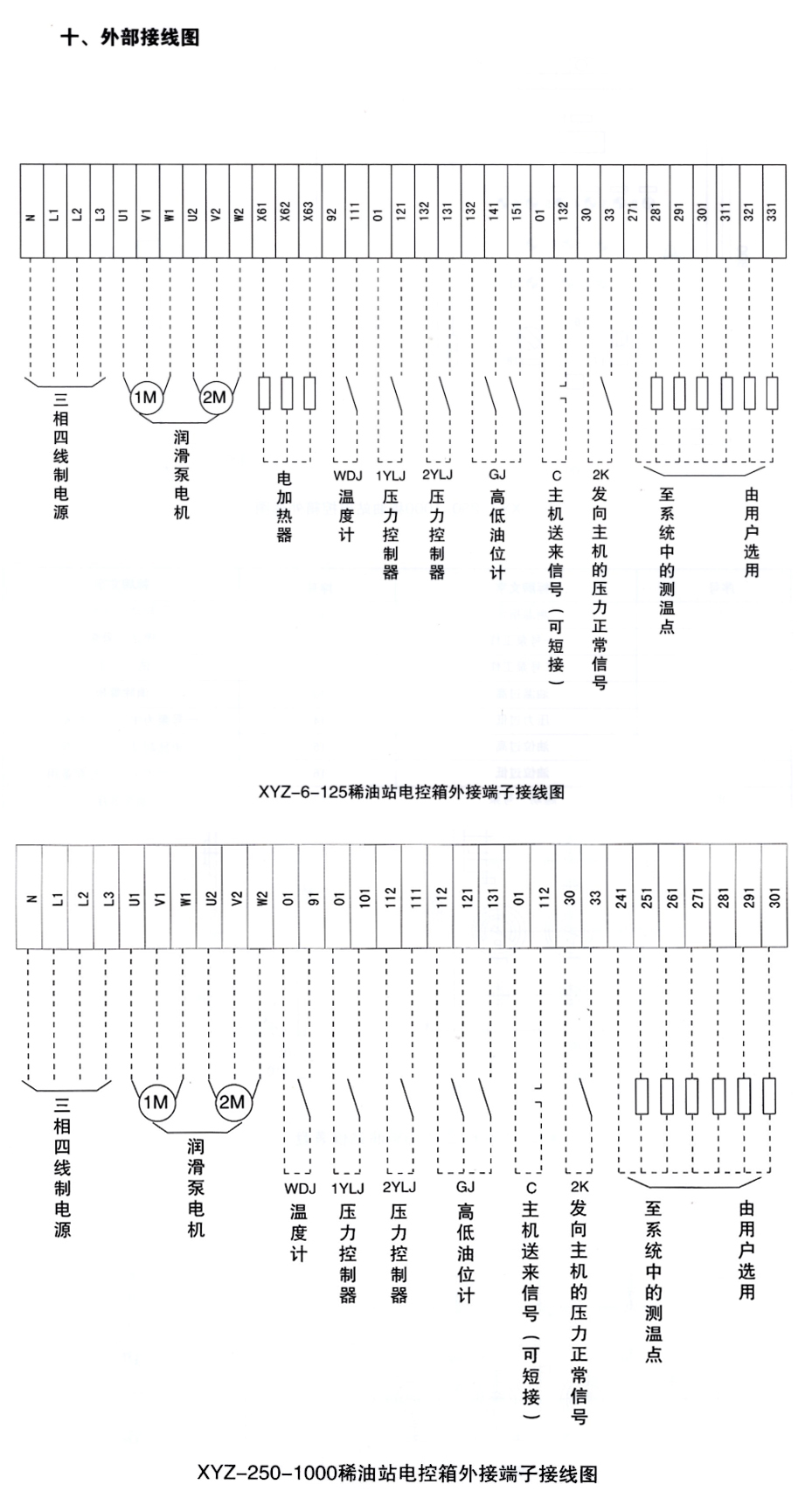

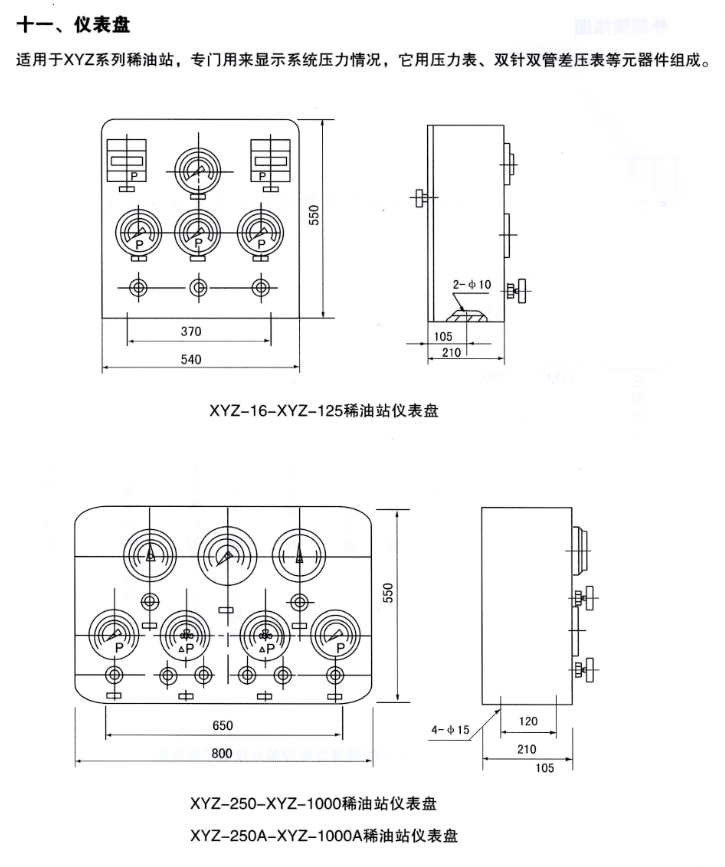

5、配有电控柜和仪表盘，观察运行参数方便，可实现自动控制和事故报警。
