GLL型卧式冷却器

您的当前位置: 首 页 >> 产品展示 >> 列管式GL系列冷却器

GLL型卧式冷却器

  • 所属分类:列管式GL系列冷却器

  • 点击次数:
  • 发布日期:2020/01/15
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

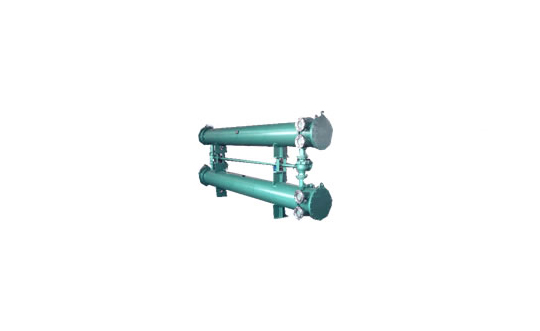

GLL型卧式冷却器由两只相同面积的冷油器和三通阀装置构成,智能集中润滑一只工作,一只备用,每个冷却器能承担整个系统的冷却负荷,管板一头固定,一头浮动、可拆卸的管束和水室箱盖,便于运行过程中清洗、检查和维修。冷却器的材质,根据使用场所、水系统条件可有多种选择。

又叫壳管式冷却器,分为管程和壳程,在管内流动的液体行径为管程,在管外流动的液体其行径为壳程,管束的壁面即为传热面,当管束与壳体温度差超过50℃时,采取相当的温度补偿措施,清扫或减少热应力。一般为水冷式。

GLL型卧式冷却器特点:

1、采用裸管(表面未轧翅片)式传热管,管外界膜传热系数高,抗污染能力强。

2、冷却管采用紫铜管,并加工成翅片形散热片,产品体积小、热交换面积大。

3、螺旋形导流板,使被冷却液体成螺旋形连续均匀滚动流动,克服了折流式导板所产生的冷热交换效率。

4、采用胀管式封口,克服了材料经高温焊接后产生的不好的变化。

5、结构性能良好,密封性能稳定,传热效率高、结构紧凑占地面小。

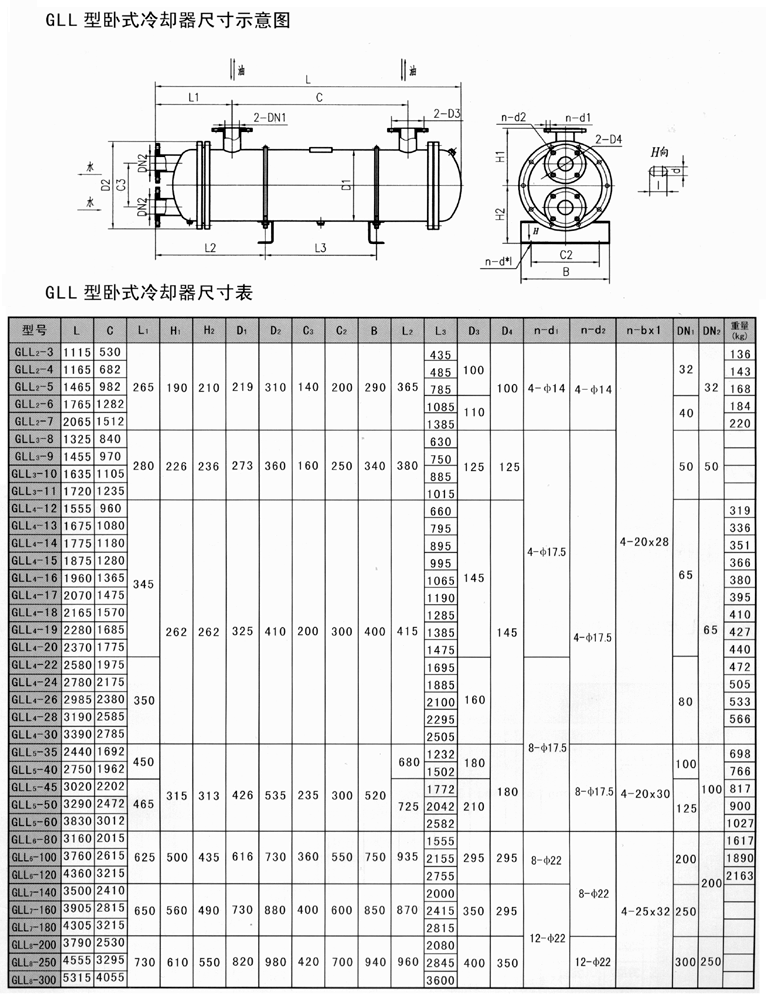

GLL型卧式冷却器结构:

传热管采用紫铜管轧制出散热翅片,换热面积大,产品体积小,重量轻。油冷却器适用于粘度低和较清洁的油液的冷却;可应用于塑料机械、液压设备、空压机、稀油油滑系统、液力偶合器、电力装置等行业。该系列油冷却器产品从小型到中大型均可以根据客户要求设计制造。

GLL型卧式冷却器工作原理:

手动工作过程:滤水器接入管道系统后,水由下部进水口进入滤水器,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到数量时,智能集中润滑即造成进出水口产生压差值。(滤网精度直径不同压差不同,一般为0.15Mpa),手动打开排污阀门,排污开始,转动手柄,旋转方向分正反时针旋转均可,每10秒--30秒转动一格,手柄指向凹部固定,水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈,关闭排污阀,手动排污完成。

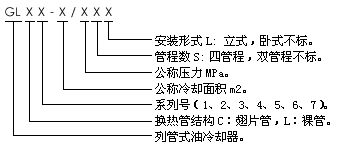

型号说明


规格型号及性能参数表


系列型号

参数

冷却面积
工作压力
工作温度
压力降
油水
介质黏度
换热系数
油侧
水侧
GLC1
0.4~1.2

0.63

1.0


≤120
≤0.1
≤0.05
1:1左右
20~300
≤350
GLC2
1.3~3.5
GLC3
4~11
GLC4
13~27
GLC5
30~54
GLC6
55~90
GLL2
3~7

0.63

1.0

1:1.5左右
≤300
GLL38~11
GLL4
12~28
GLL5
35~60
GLL6
80~120
GLL7140~180
GLL8
200~300



选型计算公式(仅用于一般润滑油、液压油的计算)
