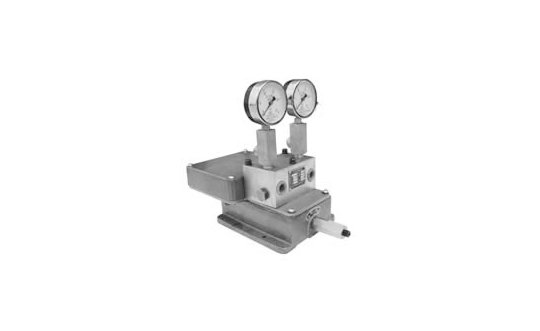

YZF-L4型压力操纵阀

  • 所属分类:压力操纵阀

  • 点击次数:
  • 发布日期:2016/11/11
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

产品简介

    YZF-L4型压力操纵阀,是一种利用二根供油主管线间的压力差,通过齿轮齿条和弹簧+连杆机构的机械运动转化成开关量电信号输出的发讯装置,它具有发讯信号准确可靠,发讯设定压力可调的特点。主要使用在公称压力在20MPa级以下的双线终端式电动干油集中润滑系统中,安装在二条供油主管线的最末端。

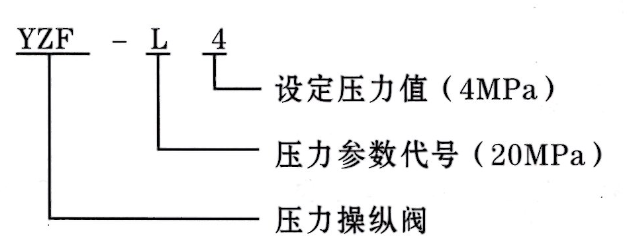

型号说明


使用说明

1、安装在终端式系统的二条供油主管末端。

2、压力操纵阀之后应再安装一个分配器,使阀内的润滑脂得到更新。

3、阀后的分配器从阀体的压力表接口处加装内接头和三通引出。

4、调整螺丝右旋设定压力调低,左旋调高。


技术参数

型号
公称压力Mpa
压力调整范围Mpa
发讯油量
开关
重量kg
标准型号
原型号
YZF-L4
PV-2E
20
3-6
1.5ml
LX29-5Q
8.2

 使用介质为锥入度265~385(25℃,150g)1/10mm的润滑脂(NLGI0#-2#)的润滑脂。


图形符号



外形尺寸
