GDR型高低压稀油站

  • 所属分类:润滑装置

  • 点击次数:
  • 发布日期:2020/01/15
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

一、使用条件

本产品适用于装有双滑履动静压的轴承的磨机、回转窑等大型设备的稀油润滑系统中,润滑设备其工作介质粘度等为N22~N460(相当于ISO VG22~460)的工业润滑油;若将低压泵油量分成二个供油管道时,可以用一套双高压高(低)压稀油站代替二台普通高(低)压稀油站[如GXYZ型A系列高(低)压稀油站中较小者]。

根据动静压润滑工作原理,在启动、低速和停车时用高压系统,正常运行时用低压系统,以大型机械在很多不同转速下均能获得的润滑以主机寿命。

稀油站二根高压输出管道的压力均为31.5MPa,流量各为2.5L/min,低压部分的压力为0.4MPa,低压流量为16~100L/min;稀油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。

该产品的性能参数及尺寸应符合表和图中的规定;本装置由油站、仪表盘和电控柜(可用PLC控制)成套组成。


二、工作原理与结构特点

双高压高(低)压稀油站的主要特点为一套稀油站有二根高压输出管道,可二个高压润滑点的需要,其他和普通高(低)压稀油站相同。

每根高压输出管道均有压力表和压力控制器,以便控制每根高压管道的压力及观察工况。

本产品组成部分也和普通高(低)压稀油站相同;比它多一台高压油泵,二台高压油泵的吸口均联于低压泵的供油口;二台高压泵均启动时,要从低压供油口吸走5L/min的润滑油,对低压泵流量较小者,启动高压泵时低压供油的压力可能会,对润滑油均供向同一轴承的系统来说。

轴承的润滑油总量并未减少,不会影响对轴承的润滑;但启动高压泵时,润滑设备低压压力的减少可能造成备用低压泵会临时启动,这种情况也不致影响润滑系统的正常工作;但采用二低压泵互相切换的备用工作方式时,可能工作泵停止后,备用泵流量仍要求时就不能使润滑系统正常工作了;故选用较小流量低压泵时应注意这一情况。

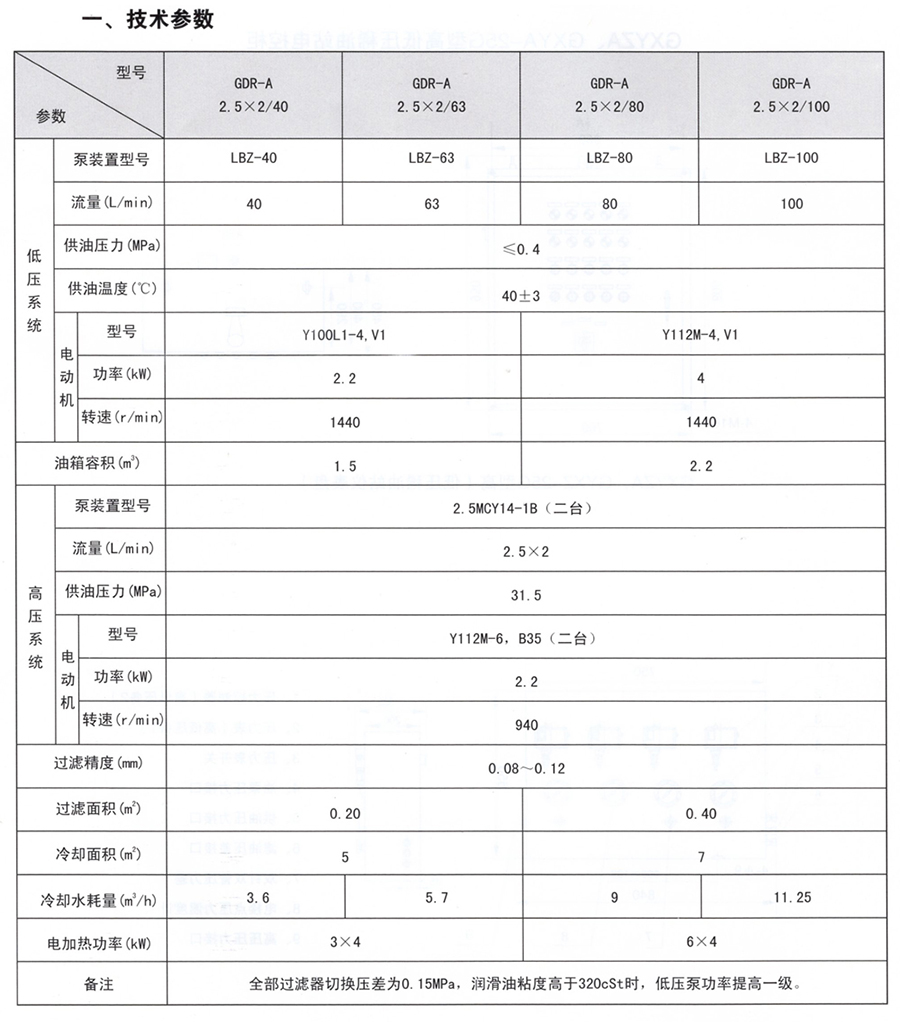

一、技术参数

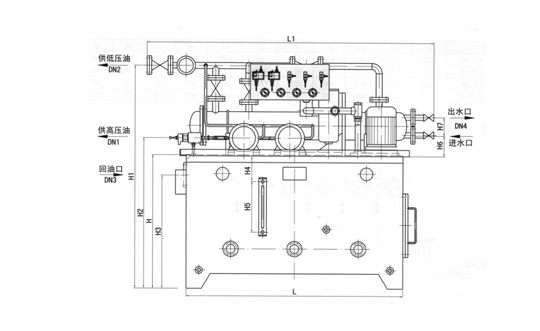

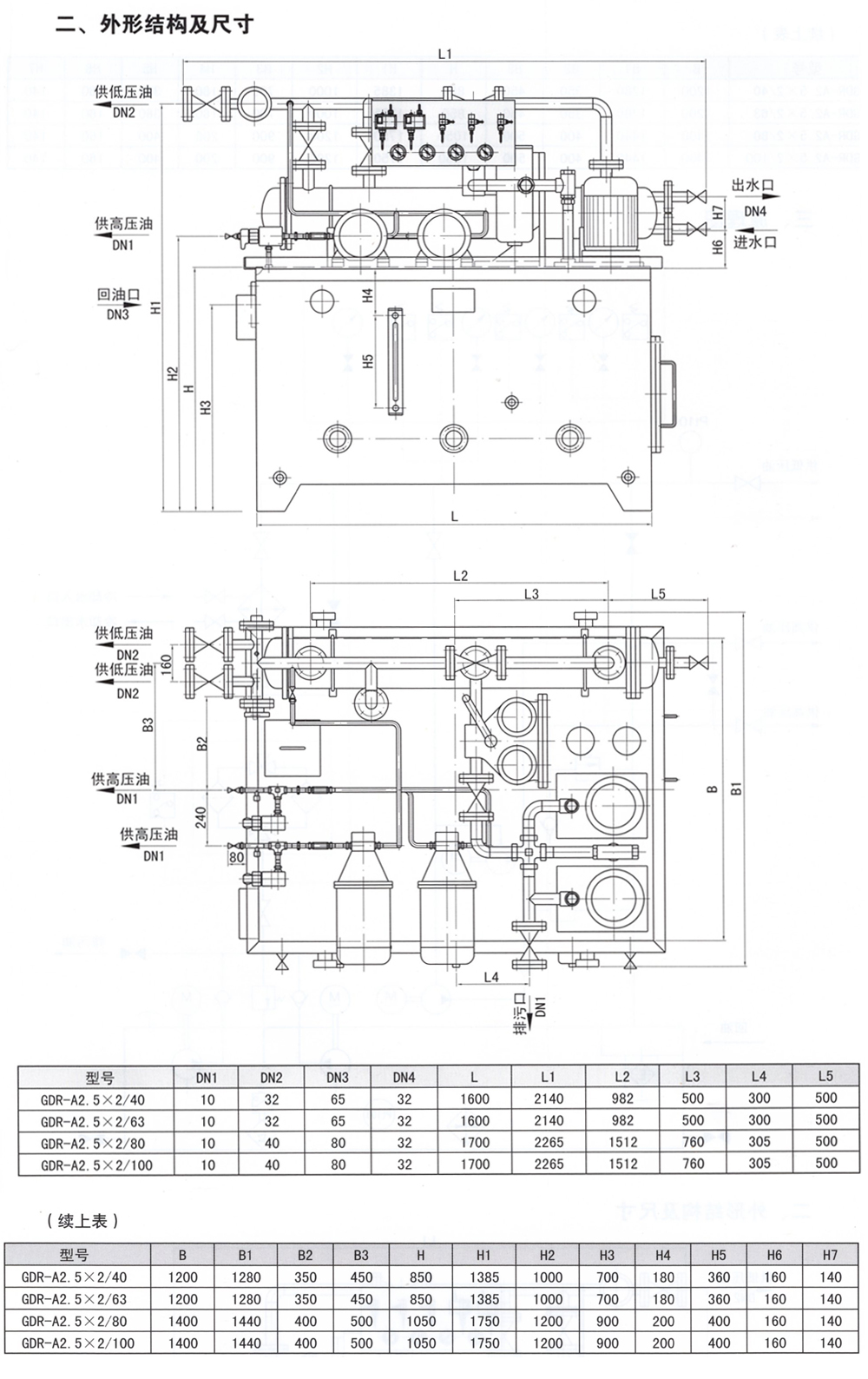

二、外形结构及尺寸

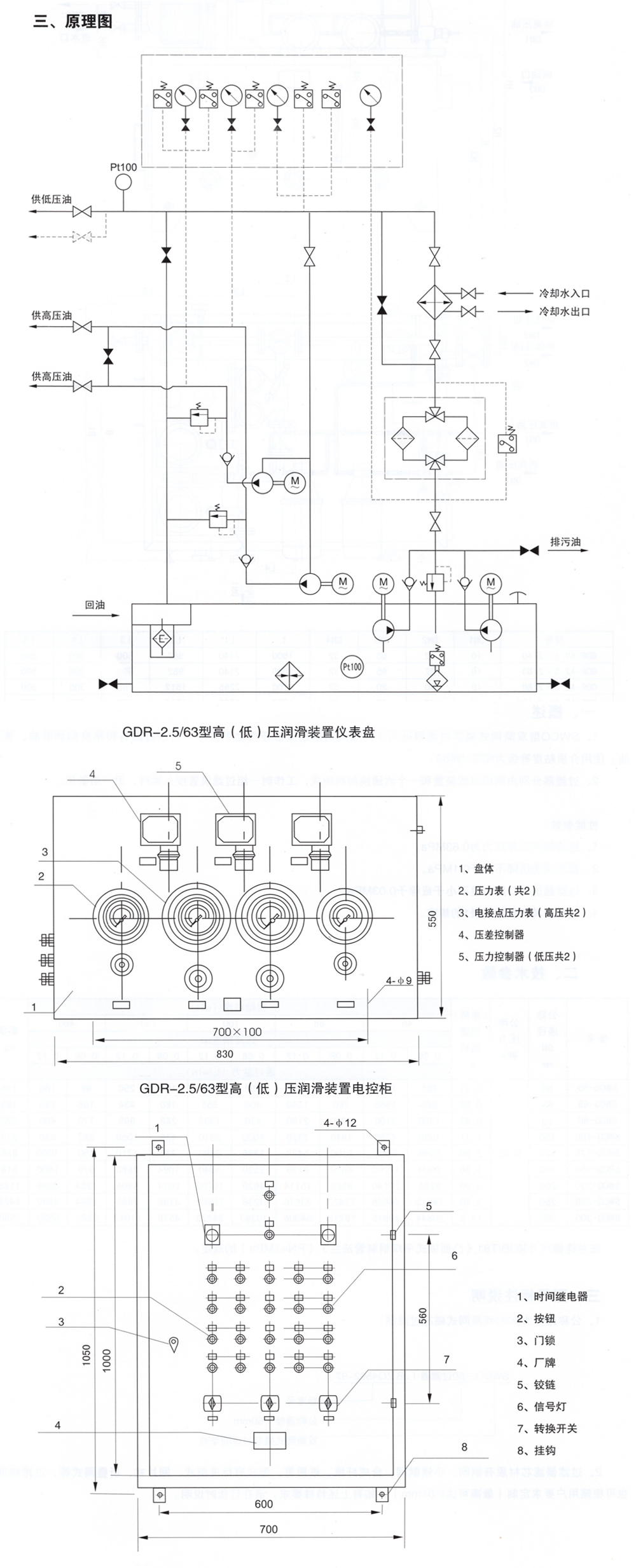

三、原理图

【点击查看详情】

【点击查看详情】

【点击查看详情】
