PSQ型单线分配器
- 产品介绍
- 使用说明
- 技术参数
- 订货说明

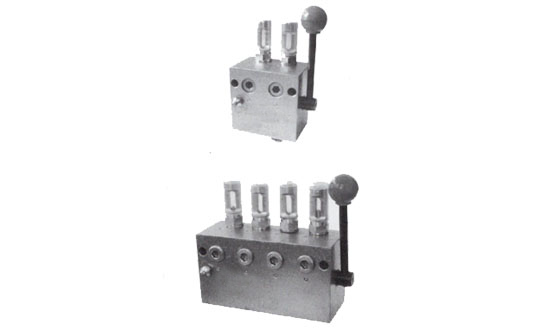

产品简介
片式给油器适用于小型机器设备的干油集中润滑系统，与单线干油泵或多点干油泵配合使用，组成单线集中润滑系统，可自动向最多约100个润滑点定时、定量地供送润滑脂。每块给油器上均设有指示装置，可及时检查出油情况。

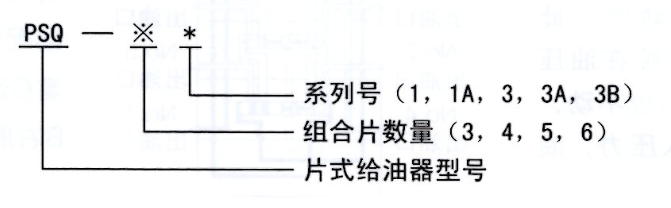

型号说明
| 使用说明 1、给油器出油情况可通过观察指示装置进行检查，也可装设电气行程开关监控。 2、如某些润滑点需要的润滑脂量大于表列数值，可将给油器任意组合（见附图）。使供油量成倍增加。 | |
 |
技术参数
型号 | 组合片数 | 给油孔数 | 公称压力Mpa | 每孔给油量ml/循环 | 重量kg |
PSQ-31 | 3 | 6 | 10 | 0.15 | 0.9 |
PSQ-41 | 4 | 8 | 1.2 | ||
PSQ-51 | 5 | 10 | 1.8 | ||
PSQ-61 | 6 | 12 | 1.8 | ||
PSQ-31A | 3 | 6 | 0.3 | 0.9 | |
PSQ-41A | 4 | 8 | 1.2 | ||
PSQ-51A | 5 | 10 | 1.5 | ||
PSQ-61A | 6 | 12 | 1.8 | ||
PSQ-33 | 3 | 6 | 0.5 | 6.8 | |
PSQ-43 | 4 | 8 | 11.3 | ||
PSQ-53 | 5 | 10 | 12.2 | ||
PSQ-63 | 6 | 12 | 13.7 | ||
PSQ-33A | 3 | 6 | 1.2 | 6.8 | |
PSQ-43A | 4 | 8 | 11.3 | ||
PSQ-53A | 5 | 10 | 12.2 | ||
PSQ-63A | 6 | 12 | 13.7 | ||
PSQ-33B | 3 | 6 | 2.0 | 6.8 | |
PSQ-43B | 4 | 8 | 11.3 | ||
PSQ-53B | 5 | 10 | 12.2 | ||
PSQ-63B | 6 | 12 | 13.7 |
外形尺寸
型号 | B | B1 | C | L | L1 | H | H1 | H2 | h | s | d | d1 | d2 | L2 |
PSQ-31 | 70 | 75/81 | 15 | 70 | 48 | 38 | 31 | 18 | 8 | 16 | M10x1 | 7 | M10x1 | 9 |
PSQ-41 | 86 | 64 | ||||||||||||
PSQ-51 | 102 | 80 | ||||||||||||
PSQ-61 | 118 | 96 | ||||||||||||
PSQ-33 | 100 | 123/133 | 60 | 1335 | 75 | 68 | 57.5 | 30 | 54.5 | 25 | M15x1.5 | 9 | M14x1.5 | 10 |
PSQ-43 | 160 | 100 | ||||||||||||
PSQ-53 | 185 | 125 | ||||||||||||
PSQ-63 | 210 | 150 |
