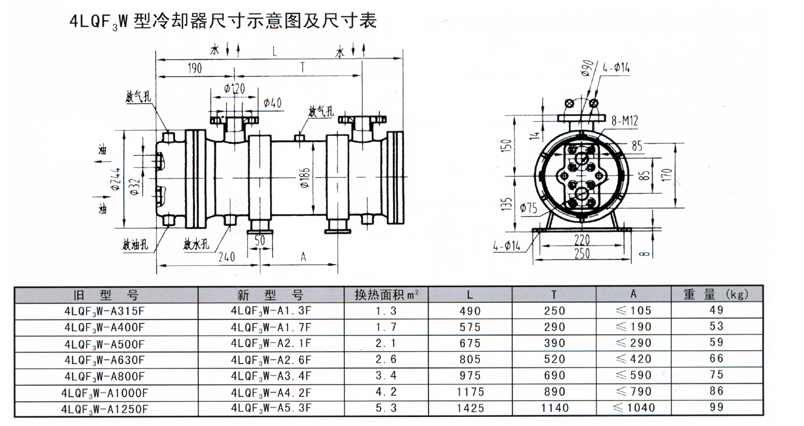

4LQF3W 型冷却器

列管式冷却器器的热介质是由筒体上的接管，润滑设备顺序经各折流通道，曲折地流至接管出口。而冷却器介质则采用双管程流动，即冷却器介质由进水口经分水盖进入一半冷却器管之后，再从回水盖流入另一半冷却器管进入另一侧分水盖及出水管。冷介质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度。

板式冷却器

板式也分为人字和斜波纹式等，利用波纹构造排列的接触点，让流体在流速并不高的情况下形成紊流，大幅度的增加了散热的成效。

板式热交换器是一种新型成效的换热设备，它具有传热效率高、结构紧凑、占地面积小，易于安装得优点，并且可根据不同的工艺要求，比较方便地组合成任意流量形式，因而它被普遍应用石油、化工、冶金、机械、轻工、食品、电力、涂装、供热等工业领域，近年来在微电子行业的冷却水、纯水和超纯水系统中也被普遍采用。

由于冷冻水（冷媒流体）与冷却水（工作流体）不是直接接触的，它们是通过换热片将冷却水的热量传给冷冻水，此时较高温度的冷却水的温度减少成为低温流体，当换热片两侧的流体为恒温传热时，

它包括了三个过程：

1）冷却水（工作流体）流动过程中把热量传到换热 片壁上的对流传热过程；

2）穿过换热片的导热过程；

3）由另一侧的换热片壁把热量传给冷冻水（冷媒流体）的对流传热。

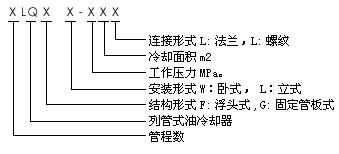

型号说明
