YKF-L型压力控制阀
- 产品介绍
- 使用说明
- 技术参数
- 订货说明

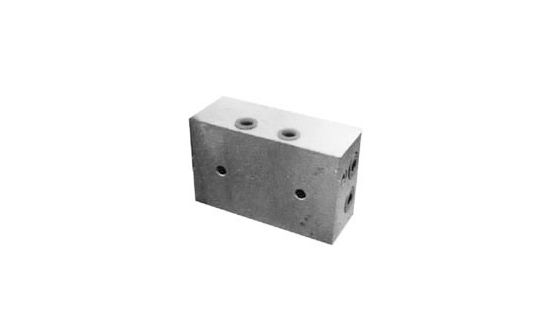

产品简介
YKF-L31/32型压力控制阀，是一种利用输入输出腔柱塞承压面积差原理产生输出油压变化的柱塞式结构的增压阀。它主要使用在20MPa级双线终端式或环式润滑系统中，与压力操纵阀或液压换向阀配套组合使用，用于提高整个润滑系统的工作压力，可以使系统工作可靠，实现润滑点高压强制给油。

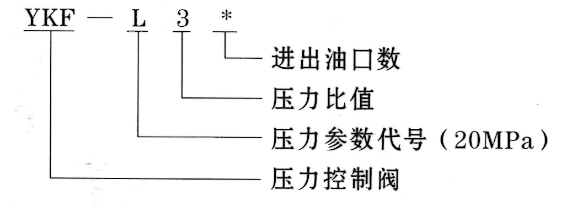

型号说明
使用说明
1、按箭头方向在1米内用配管将出口和液压换向阀的回油口或压力操纵阀的进油口接通。
2、用两个YKF-L31型压力控制阀和一个YHF-L1型液压换向阀组合使用时，应将其中的一个压力控制阀的控制管路接口A 同另一个压力控制阀的控制管路接口B 用配管接通。
3、YKF-L31型2个与1个YHF-L1型液压换向阀组合；YKF-L32 型1个与1个YHF-L2型液压换向阀或YKF-L4型压力操纵阀组合。
4、供油时，进口压力P1和出口压力P2（液压换向阀或压力操纵阀的设定压力）的关系为：P1=3P2- P3。
P3：向贮油器开放的回油主管路内的残余压力。
技术参数
型号 | 公称压力Mpa | 压力比 输入：输出 | 重量kg | 适用介质 | |
标准型号 | 原型号 | ||||
YKF-L31 | DR-33 | 20 | 3:1 | 3.8 | 针人度265~385(25℃． 150g)J／J Omm( NLGIO#— 2#)的润滑脂。 |
YKF-L32 | DR-43 | 5.5 | |||
使用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂（NLGI0#-2#）的润滑脂。

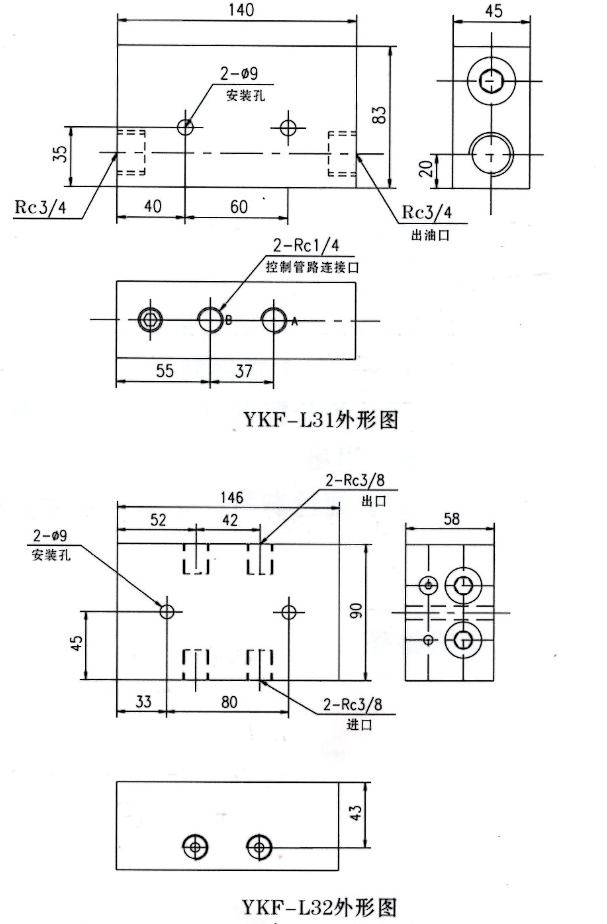

外形尺寸
无
