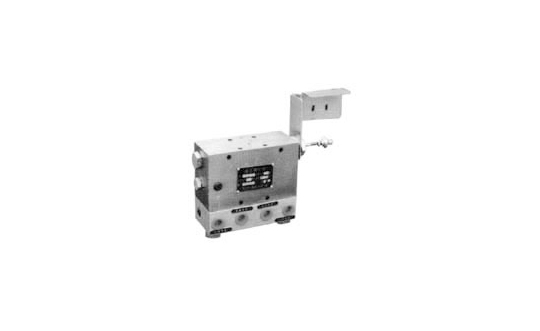

YHF型液压换向阀

  • 所属分类:换向阀

  • 点击次数:
  • 发布日期:2016/11/11
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

产品简介

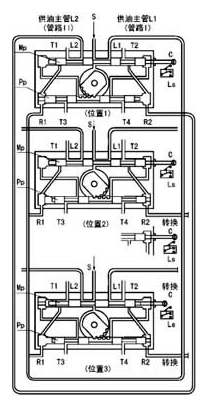

    YHF-L1和YI-IF-L2液压换向阀,是一种利用齿轮、齿条加弹簧连杆机构实现液压自动换向的一种油路换向机构;YHF-L1液压换向阀可与流量大于350ml/min的电动润滑泵配套组成双线环式系统,YHF-L2液压换向阀只能与DRB-L60和DRB-L195型电动润滑泵配套使用。

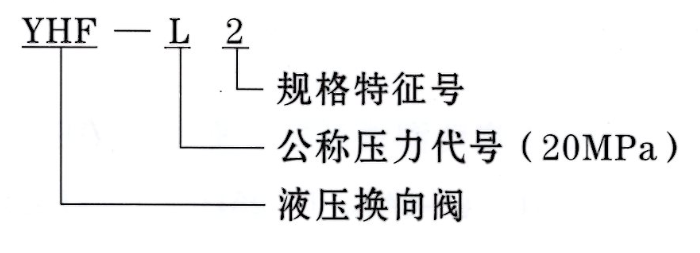

型号说明


使用说明

    l、使用时必须确认压力油必须与阀的P口相接,阀的回油口rr必须直接且畅通卸荷回油箱。

    2、YHF-L1调整螺杆右旋换向压力升高,左旋换向压力降低;YHF-L2调整螺杆右旋换向压力降低,左旋换向压力升高。

    3、A出口返回至阀必须与Al联接,B出口返回至阀必须与Bl联接。

    4、YHF-L1阀回油口T的实际背压建议在2MPa以下使用。




技术参数

型号
公称压力Mpa
压力调整范围Mpa
损失量
适用介质
重量kg
标准型号
原型号
YHF-L1
RV-3
20
3-6
17
  针入度295~ 385( 25℃.

150g) l/lOmm的润滑脂

( NLGIO#~2#)

46.5
YHF-L2
RV-4U
2.7
7

使用介质为锥入度265~385(25℃,150g)1/10mm的润滑脂。

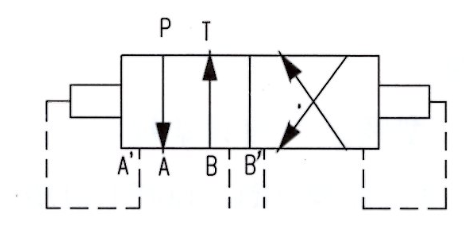

图形符号

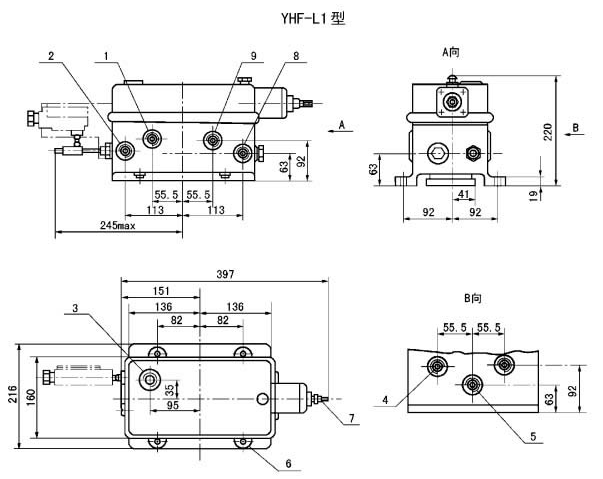

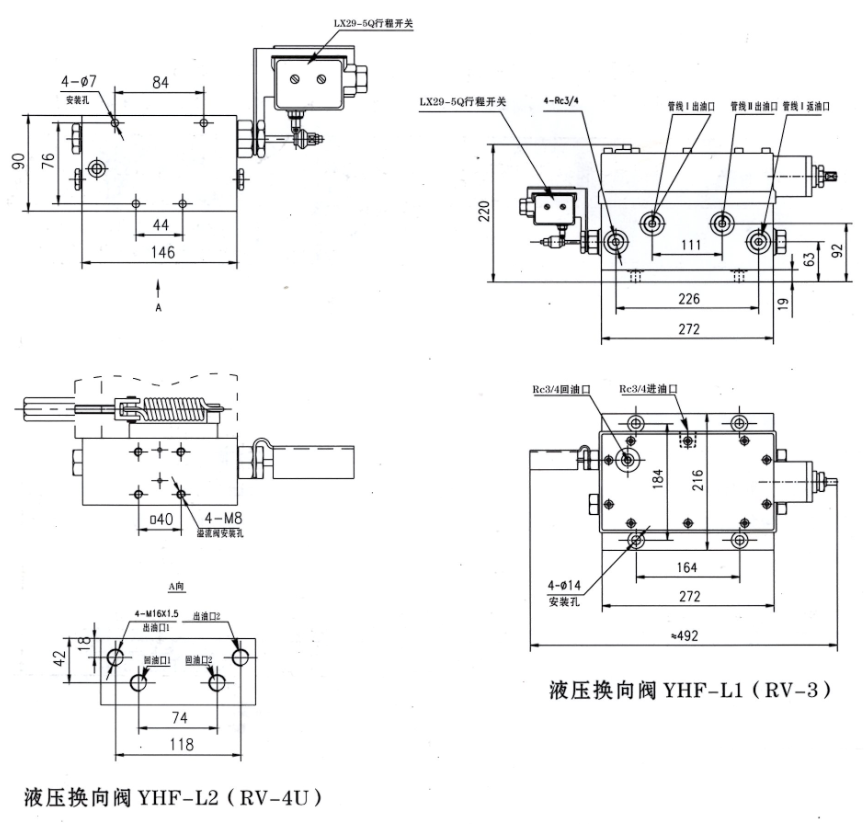

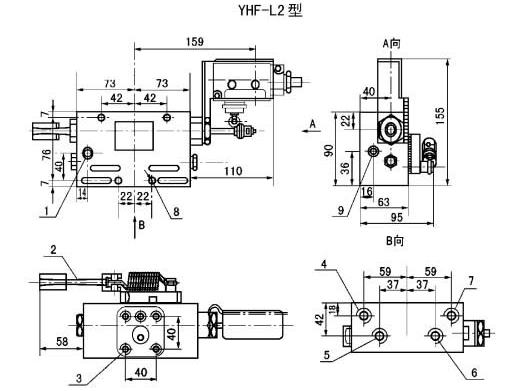

外形尺寸


订货说明:

    YI-IF-L1型液压换向阀常规与DRB-L585H型(U-5AL)电动润滑泵配套使用;YHF-L2型液压换向阀只能与DRB-L601-I和DRB-L195H型(U-25AL,U-4AL,U-25DL,U-4DL)电动润滑泵配套使用,订货时必须确认原泵规格型号。
