SRB-2.0系列手动润滑泵

您的当前位置: 首 页 >> 产品展示 >> 手动润滑泵

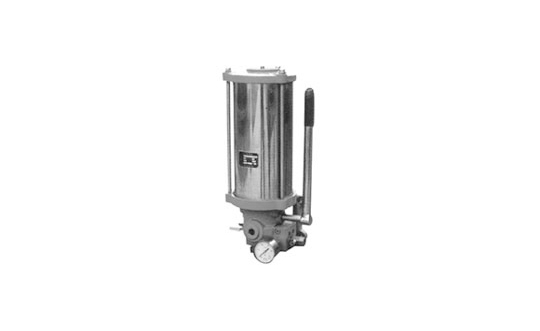

SRB-2.0系列手动润滑泵

  • 所属分类:手动润滑泵

  • 点击次数:
  • 发布日期:2016/11/09
  • 更多
  • 在线询价
  • 产品介绍
  • 使用说明
  • 技术参数
  • 订货说明

产品简介

  手动润滑泵是一种人力板动手柄操作排出润滑剂的小型润滑泵,可直接安装于机器的壁板或机架上。基本型可直接与单线分配器组成手动单线集中润滑系统;基本型配上换向阀与双线分配器组成手动双线终端式集中润滑系统。

  本泵适用于润滑频率较低(一般给油间隔为8小时以上),配管DN10长度不超过50米,润滑点不超过40点的单机小型设备上,作为集中润滑供送润滑剂的装置。


型号说明


使用说明

    l、手动润滑泵应垂直安装在通风、透光、操纵方便的室内,室外安装使用时,必须增设防护罩。其安装位置必须保证能使操纵手柄自由摆动,同时指示杆上方应有足够的空间,以便指示杆能自由伸出,同时能方便地向贮油器中加注润滑脂。

    2、贮油器指示杆至下位时应及时补脂,在低油位时不许操纵手柄运动。

    3、加润滑脂必须用加油泵从手动泵加油口注入,严禁揭开贮油器筒盖加油,防止杂质及空气混入,致使油泵不能正常工作。加入的润滑脂针人度不低于265( 25℃,150g) l/lOmni。

    4、起动前把排气阀芯旋松些,然后扳动手柄直至排气阀芯冒出无气泡的润滑脂为止,再旋紧之,以消除由于空气混入泵内影响正常工作。

    5、泵使用压力不许超过泵的公称压力。

    6、安全保险片不允许二片重叠使用,不允许采用其它材料代用。

    7、操作方法:

    单线型:

    a、将回油指示器的指示杆推进。

    b、摆动手柄前后运动,压力表指针波动变动,证明系统分配器在给油动作。

    c、回油指示器的指示杆全部冒出,证明系统分配器已完成一个给油循环。

    d、将回油指示器的指示杆推进为下一个循环作准备。


    以本图为例:各轴承每4小时所需油量为3.2ml,9.8ml,9.8ml,6.5ml,6.5ml,由M-3分配器(10T,30T,20T)组成。操作手动润滑泵时,从10T中间体的一个出口的润滑剂返回到泵上回流指示器,直至其柱塞全部顶出,表示所需给油量已送到各轴承。

    双线型:

    a、将换向阀手柄扳至左位,主管路I供油,主管路ll卸荷。

    b、摆动手柄前后运动,压力表指针波动变化,证明系统分配器在给油动作。

    c、泵上压力表指示压力值上升并保持稳定,证明系统分配器第一周7期动作完毕。

    d.操纵换向阀手柄至右位,主管路n供油,主管路I卸荷。按2、3条进行操作,完成系统一个循环动作。

    e、将换向阀换向,卸除管路II压力,为下一个循环准备。

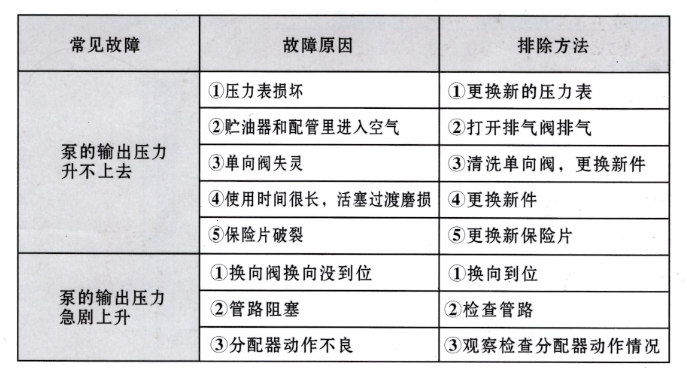

常见故障处理



技术参数

型 号
公称压力Mpa
额定排量ml/循环
贮油筒容积
重量kg
标准型号
引进型号
SRB-2.0/1.0-DG
KM-3M
20
2.0
1.0
10
SRB-2.0/1.0-SG
1.0
12
SRB-2.0/3.5-DG
KM-12M
3.5
19
SRB-2.0/3.5-SG
3.5
21

使用介质为锥入度265(25℃,150g)1/10mm的润滑脂(NLGI0#-2#)和粘度等级大于N68的润滑油,适用环境温度-10℃~40℃。

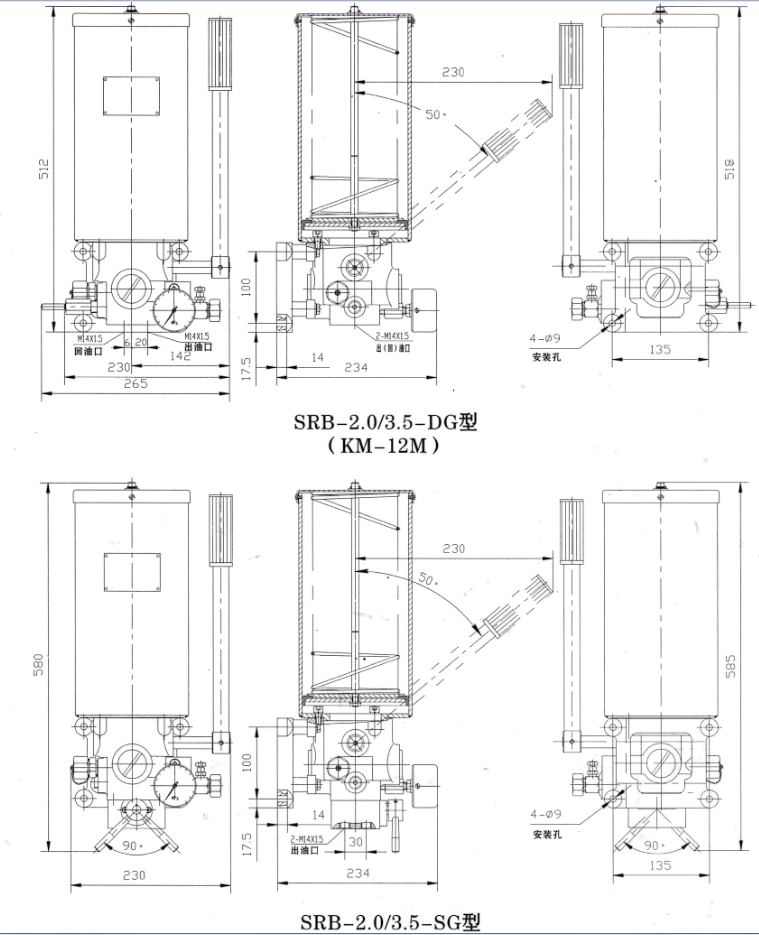

外形尺寸
