YHF型液压换向阀

产品简介

    YHF-L1和YI-IF-L2液压换向阀，是一种利用齿轮、齿条加弹簧连杆机构实现液压自动换向的一种油路换向机构；YHF-L1液压换向阀可与流量大于350ml/min的电动润滑泵配套组成双线环式润滑设备系统，YHF-L2液压换向阀只能与DRB-L60和DRB-L195型电动润滑泵配套使用。

右图是液压换向阀的工作原理示意图。图中T1～4口汇到同一个出口接贮油器。
位置1泵输出的润滑脂，从进油口S经主滑阀MP构成的通路被送向供油主管L1（管路Ⅰ），并且经先导滑阀Pp构成的通路加压力于主滑阀的左端。 供油主管L2经T1口向贮油器开放。
供油主管L1的末端与回油口R1连接，当末端的压力超过设定压力，则把先导滑阀推向右侧。
位置2先导滑阀Pp移动到右侧，主滑阀Mp的左腔经T3口向贮油器开放，泵输出的润滑脂加压于主滑阀的右端，将其推向左侧，与主滑阀连接的指示杆上的触头撞击行程开关LS，向电控柜发出信号使泵停止。
位置3主滑阀Mp移动到左侧，完成换向动作，泵再次工作输出的润滑脂经主滑阀构成的通路被送向供油主管L2（管路Ⅱ），供油主管L1经T2口向贮油器开放。

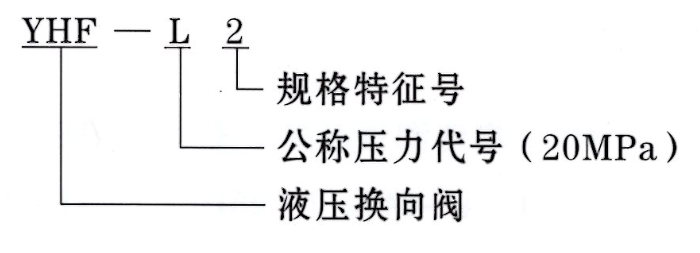

型号说明

使用说明

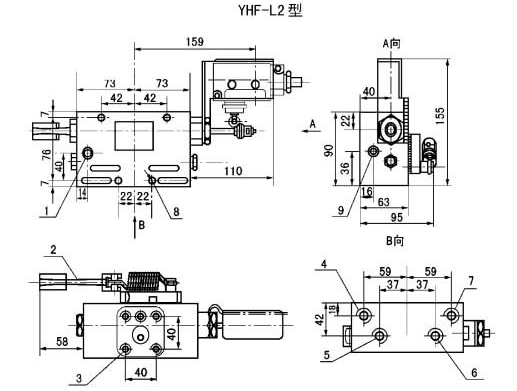

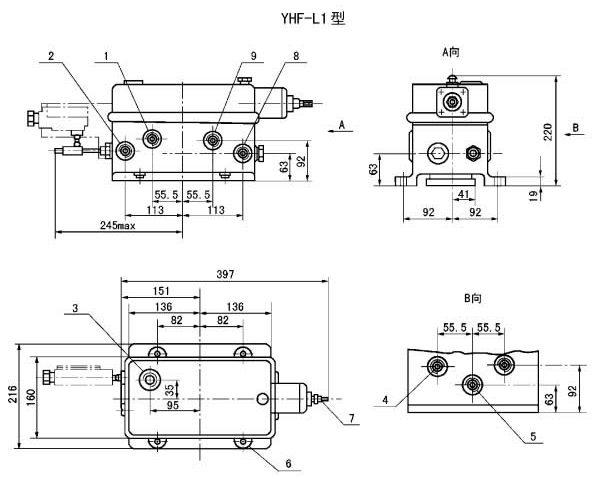

YHF-L1型阀与流量585mL/min的泵相配，安装于底板上。YHF-L2型阀与流量60和195mL/min的泵相配，安装于泵体上。
YHF-L1型阀调整螺丝右旋设定压力调高，左旋调低。YHF-L2型阀右旋设定压力调低，左旋调高。
从泵体上拆卸YHL-L2型阀和拆卸YHF-L1型阀的盖子时，应先将调整螺丝完全松开。
