2LQG2W 型冷却器

冷却器是换热设备的一类，润滑设备用以冷却流体。通常用水或空气为冷却剂以除去热量。主要可以分为列管式冷却器、板式冷却器和风冷式冷却器。冷却器是冶金、化工、能源、交通、轻工、食品等工业部门普遍采用的热交换装置。

它适用于冷却器、冷凝、加热、蒸发、废热回收等不同工况。因此，在门类的热交换器中，冷却器，管式换热器仍居于重要位置。冷却器是换热设备的一类，用以冷却流体。通常用水或空气为冷却剂以除去热量。有间壁式冷却器、喷淋式冷却器、夹套式冷却器和蛇管式冷却器等。用于大功率硅整流和感应炉及中频炉等大电器设备配套作为冷却保护付机的纯水、水风、油水、油风冷却装置。

冷却器以间壁式、混合式、蓄热式交换器为主要对象，冷却器的工作原理、传热计算、结构计算、流动阻力计算和设计程序，在热交换器一书中均有较多插图和详尽的例题。

列管式冷却器

液压机冷却器列管式，有双重管式、立式、卧式、浮头式等多种。这种类型的特点是用作冷却的水从管流过，而油则从列管的间隔中流过，中间设置的折板让油折流，它所使用的双程四程流动方式让它的冷却强烈。

组成。

列管式冷却器由外部壳体、冷却器体两大部份组成。由于具体结构方式的不同，从外部连接形式分为管螺纹式和法兰式；从安装形式分为卧式和立式；从浮动形式分为浮动盘式和浮动头式；从冷却器管结构分为螺管式和翅片管式；从折流的结构分为折流板、矩形折流板、双堰形折流板和圆形折流板等多种结构形式，均按具体条件选用。

外部壳体包括：筒体、分水盖和回水盖。其上设有进、出油管和进、出水管，并附设排油、排水、排气螺塞、锌棒安装孔连温度计接口等。

冷却器体由冷却器管、定孔盘、动孔盘、折流板等组成。冷却器管两端与定、动孔盘连接,冷却器 装载机冷却器里边漏机油；定孔盘和外体法兰连接，动孔盘可在外自由伸缩，以温度对冷却器管由于热胀冷缩而产生的影响。折流板起强化传热及支承冷却器管的作用。

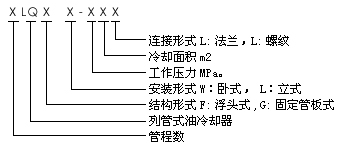

型号说明
