SRDB-P(FHRB-P)型电动润滑泵

产品简介

SRDB-P(FHRB-P)型电动润滑泵，智能集中润滑是一种由电机直接驱动，通过蜗轮蜗杆减速再由偏心连杆机构带动双柱塞双泵缸压油元件，而排出润滑剂的单出口电动润滑泵。

适用于公称压力40MPa以下的单、双线干、稀油润滑系统中，作为供送润滑剂的输送装置；本型电动润滑泵经组合成不同功能的电动润滑泵装置；选择范围广，方便用户随时选用。

电动润滑泵适用于润滑频率高，配管长度大，润滑点密集的单、双线干稀油集中润滑系统中，作为供给润滑脂的输送装置。还可配备移动小车、胶管、油枪和电缆组成移动式电动润滑泵装置，适用于润滑频率低，润滑点少，给油量大，不便于采用集中润滑的单机设备，进行移动供脂润滑。

该系列润滑泵为电动高压柱塞式。工作压力在公称压力范围内可任意调整，有双重过载保护。贮油桶具有油位自动报警装置，润滑泵若配备电气控制箱能实现双线集中润滑系统全自动控制，并对系统实现。

减速电机固定于带泵装置的连接法兰上，通过驱动偏心轴带动滑叉作直线往复运动，并带动螺旋压油板和板顺时针方向旋转（使用润滑油无此机构），经搅动变软的润滑脂均匀地被压到泵装置吸油口周围。

二组活塞，每组活塞由1个工作塞和2个控制活塞组成，当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞则把润滑脂压向出油口。

如下图所示，当滑叉向左运动时，上组活塞完成吸油，下组活塞完成压油，开始新的工作。

这时下组活塞1、2向左运动，活塞2在弹簧力作用下到达位置关闭出口，而活塞1继续向左运动，这时活塞2和1之间形成真空，其真空度随活塞1的左移不断，滑叉运动位置活塞1打开吸油口，润滑脂从吸油口吸入，如弹簧力不足，没将活塞2推到的位置，此时推杆3会在滑叉的推动下强制地把活塞2压到的位置，同时上组活塞1、2、3向左运动，活塞1先关闭吸油口，被吸入的润滑脂在活塞1的推动下向左移动，当活塞2把出油口打开时，活塞2和推杆3 的运动也就停止，活塞1继续左移，把润滑脂从出油口压出，活塞1、2接触滑叉也已运动到的位置完成半个的工作，如此周而复始地，二组活塞交替地将润滑油脂从出油口压送出来，压出的润滑脂经泵装置连接法兰上的过滤器过滤后向系统供送。

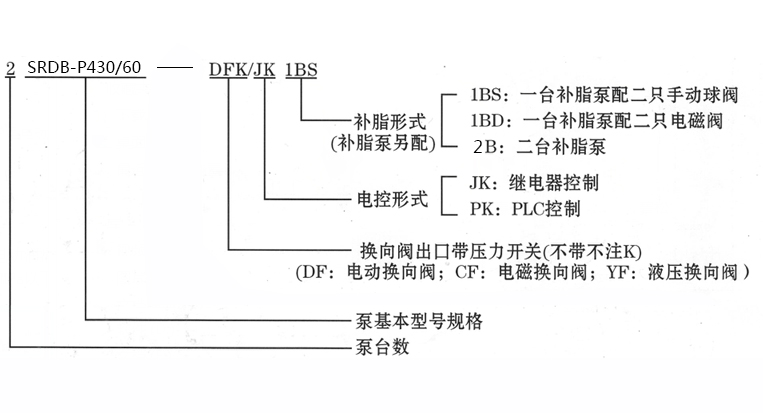

型号说明：
