KMPS系列单线手动润滑泵

产品简介

    该型手动单线润滑泵是一种柱塞式结构容积泵，智能集中润滑由人力摆动操纵手把，通过齿轮带动齿条柱塞往复运动，实现向外供送润滑脂的小型单线润滑泵，可直接安装于机器的板壁或机架上。

    适用于润滑频率较低的单机小型设备上，作为组成单线集中润滑系统供送润滑脂的输送装置。

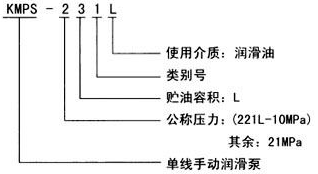

型号说明

工作原理　　　　　　　　　　　　　　　　　　

手动润滑泵是借人工摆动手把，通过齿轮带动齿条活塞往复运动实现向外供油的，当活塞处于图示位置时，润滑脂通过吸入口吸入并充满活塞的右腔，当活塞向右移动时，被吸入的润滑脂在作用下顶开单向阀压送至出口向外排出，当系统中主分配器的一计量油口返回至回油指示器的油量达到3.2mL时，指示杆伸出，证明系统润滑点已得到所需的润滑油量，此时停止操作手把并把指示杆向内压进，为下准备，指示器内的润滑脂经单向阀返回贮油桶内。

操作方法

1、将回油指示器的指示杆推进。

2、摆动手柄前后运动，压力表指针波动变化，证明系统分配器在进行给油动作。

3、回油指示器的指示杆伸出，证明系统分配器已完成一个给油润滑。

4、将回油指示器的指示杆推进，为下一个作准备。

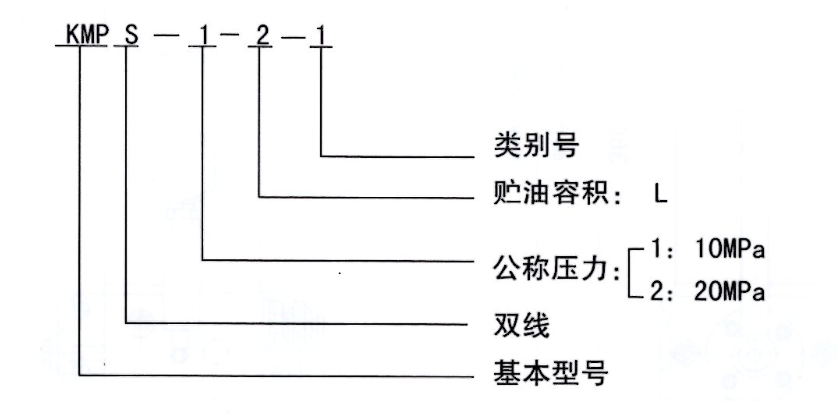

型号说明
