贵州GXYZA型高低压稀油站

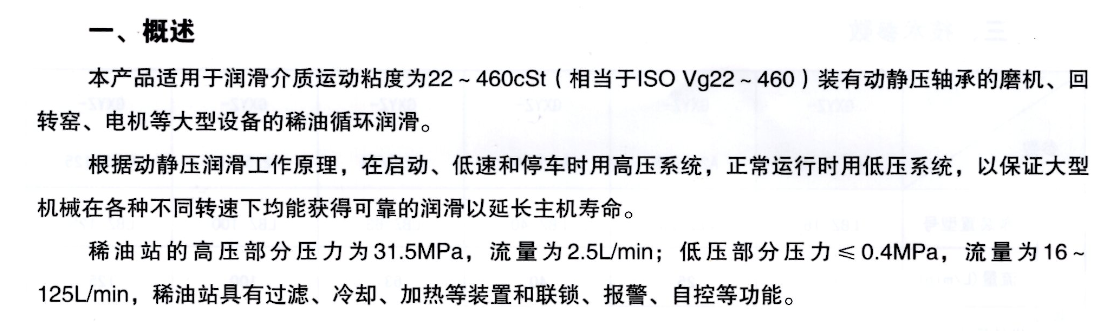

一、概述

GXYZ型高低压稀油站适用于润滑设备介质运动粘度为22～460cSt（相当于ISO VG22～460）的稀油润滑系统；例如：装有动静承的磨机、回转窑、电机等大型设备的稀油润滑系统。

根据动静压润滑工作原理，在启动、低速和停车时用高压系统，正常运行时用低压系统，以大型机械在很多不同转速下均能获得牢靠的润滑以拖长主机寿命。

稀油站的高压部分压力为31.5MPa，流量为2.5L/min；低压部分压力≤0.4MPa，流量为16～125L/min。

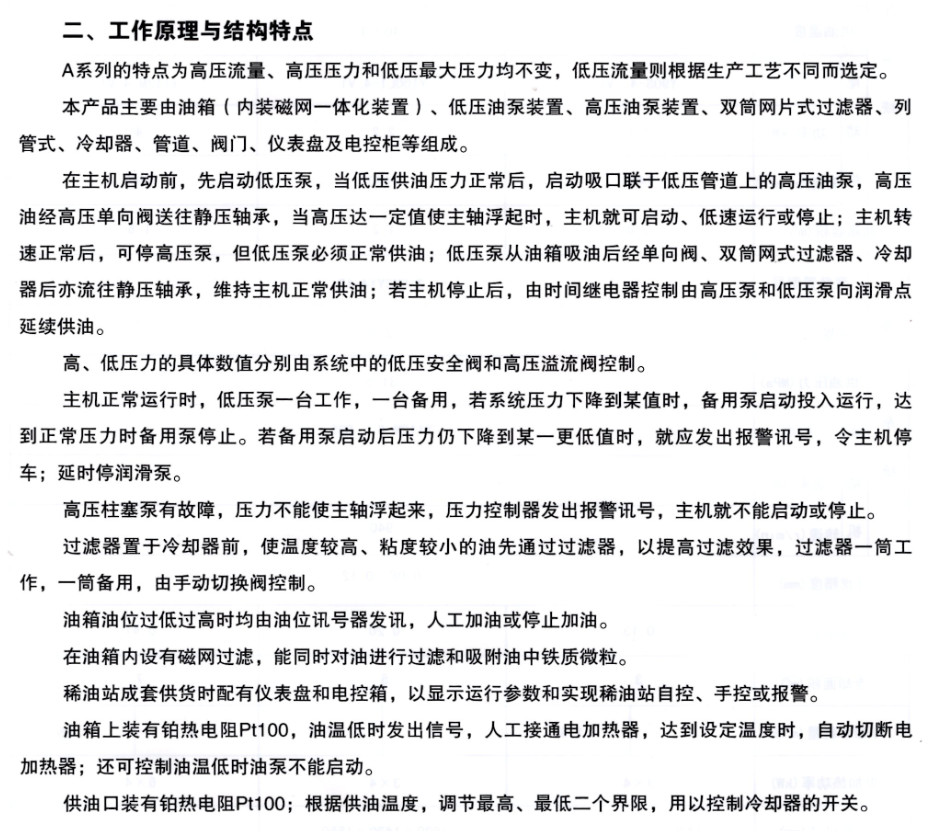

二、工作原理与结构特征

本产品主要由油箱、低压油泵装置、高压油泵装置、双筒网片式过滤器、冷却器、管道、阀门、仪表盘及电控柜等组成。

在主机启动前，先启动低压泵，当低压供油的压力正常后，启动吸口联于低压管道上的高压油泵，高压油经高压单向阀送往静，当高压达值使主轴浮起时，主机可启动、低速运行或停止；主机转速正常后，可停高压泵，但低压泵正常供油；低压泵从油箱吸油后经单向阀，双筒网式过滤器、冷却器后亦流往静压维持主机正常供油；若主机停止后，还要定时由高压泵和低压泵供油，则由时间继电器进行控制向润滑点断续供油。

高、低压力的具体数值分别由系统中的低压高压溢流阀控制。

主机正常运行时，低压泵一台工作，一台备用，若系统压力下降到某值时，备用泵启动投入运行，达到正常压力时备用泵停止。若备用泵启动后压力仍下降到某一低值时，就应发出报警讯号，令主机停车；停润滑泵。

高压柱塞泵有故障，压力不能使主轴浮起来，压力控制器发出报警讯号，主机就不能启动或停止。

过滤器置于冷却器前，使温度较高、粘度较小的油先通过过滤器，以过滤成效，过滤器一筒工作，一筒备用，由手动切换阀控制。

油箱油位过低过高时均由油位讯号器发讯，润滑设备人工加油或停止加油。

在油箱内设有磁网过滤，能同时对油进行过滤和吸附油中铁质微粒。

稀油站成套供货时配有仪表盘和电控箱，以显示运行参数和实现稀油站自控、手控或报警。

油箱上装有电接点温度计，油温低时发出信号，人工接通电加热器，达到设定温度时，自动切断电加热器；还可控制油温低时油泵不能启动。

供油口装有铂热电阻Pt100；根据供油温度，调节比较高、比较低二个界限，用以控制冷却器的开关。
